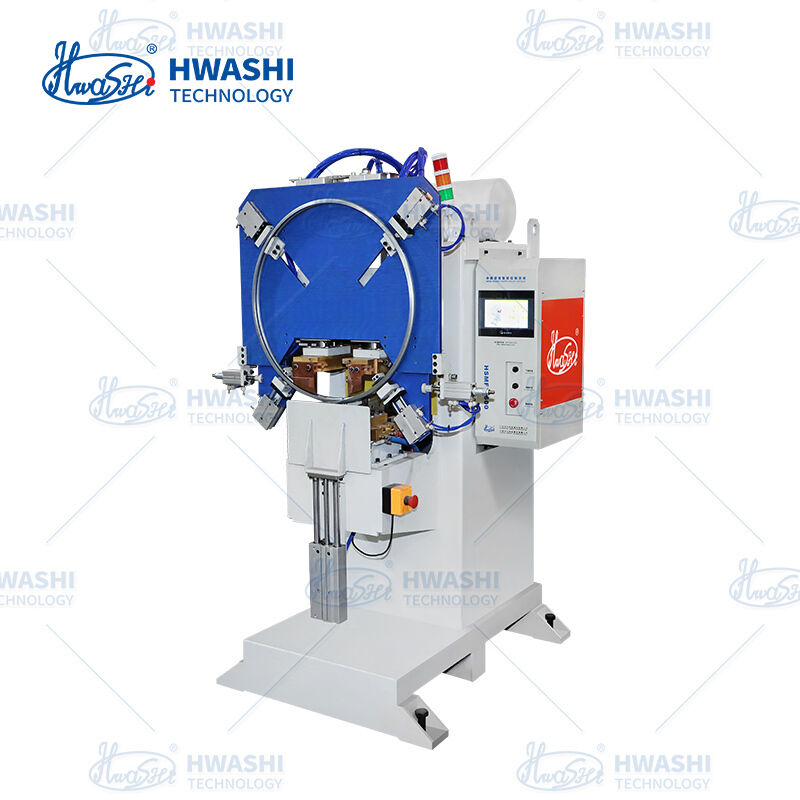

Hwashi MFDC soudeuse à double tête pour les pinces de verrouillage à baril.
Deux soudures, un cycle, aucune asymétrie.
Introduction de la soudeuse à double tête Hwashi MFDC pour les pinces de verrouillage à boucle de baril- une machine spécialement conçue pour le soudage à point en courant continu à onduleur à moyenne fréquence, conçue à partir de zéro pour le soudage simultané à double point des pinces de verrouillage du cercle de canon.Conçu pour les fabricants de tambours qui exigent une qualité de soudure symétrique, un débit élevé et des performances fiables sur les cerceaux en acier galvanisé et revêtu.
Description du produit

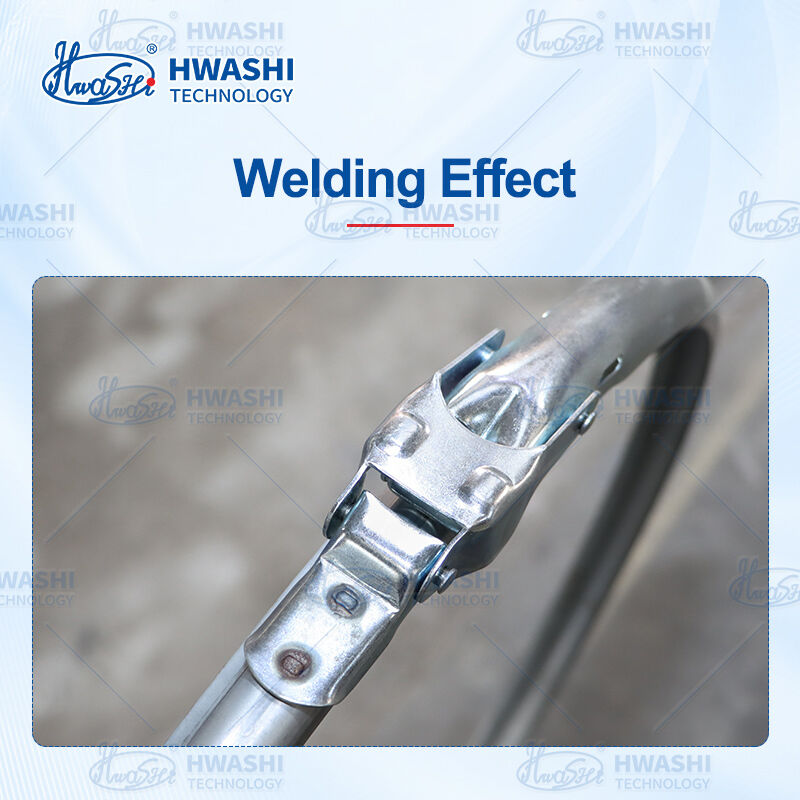

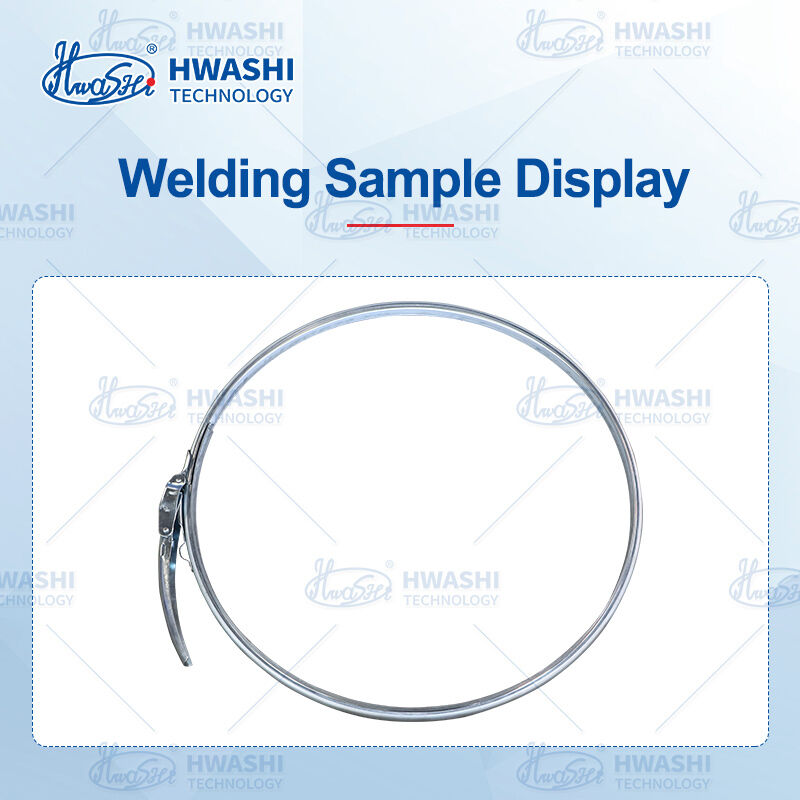

Une pince à verrouillage à baril a deux points d'attache, un de chaque côté du mécanisme de verrouillage.Le clip de verrouillage est la articulation la plus critique sur l'ensemble de l'assemblage de la boucle de canon, et il est soumis à un stress mécanique constant à chaque fois que le canon est ouvert, fermé, et transporté.
Le soudeur à double tête Hwashi MFDC élimine l'asymétrie de soudage en soudant les deux points de fixation simultanément avec un courant et une pression contrôlés indépendamment mais parfaitement synchronisés.Les deux têtes tirent dans le même cycle., produisant deux soudures de taille de pépite identique, de pénétration identique et de force d'attraction identique à chaque fois.
Powered by:Technologie des onduleurs MFDCfonctionnant à 1000 Hz, cette machine délivre des impulsions d'énergie rapides et concentrées qui forment des pépites solides avant que le revêtement en zinc ne puisse s'évaporer, ce qui la rend idéale pour les cerceaux en acier galvanisé sans éclaboussures,marques de brûlure, ou des dommages au revêtement.système de serrage pneumatiqueest spécialement conçu pour la géométrie courbe des cercles de fûts, assurant un contact complet et uniforme des électrodes sur des surfaces cylindriques.
Avecdes temps de cycle aussi bas que 3 à 5 secondes par cercle(y compris le chargement et le déchargement) et101 programmes de soudage stockéspour un changement instantané entre les spécifications, un seul opérateur peut traiter des centaines de cerceaux par quart de travail avec une qualité de soudure constante et de qualité de certification.
Détails du produit
Principe de fonctionnement
La machine effectue l'ensemble du processus de soudage des pinces de verrouillage en cycle entièrement automatique:
- ChargeL'opérateur place le cerceau et le pinceau de verrouillage dans l'appareil conçu à cet effet
- ClampeLe système pneumatique fixe la pièce à usiner et place les deux électrodes sur les points de fixation des pinces de verrouillage
- Coupe à souderLes deux têtes de soudage MFDC tirent simultanément avec un courant et une pression synchronisés, formant deux pépites de soudage identiques
- Attends un peu.Les électrodes maintiennent la pression pendant la solidification pour assurer la formation complète de pépites
- DélivranceLes électrodes se rétractent, le fixateur s'ouvre pour enlever une partie
Le cycle automatique contrôlé par un PLC gère chaque étape sans déclenchement manuel, sans appels de jugement de chronométrage, sans variation dépendante de l'opérateur.
Principales caractéristiques
| Caractéristique | Avantages |
|---|
| Soudage simultané à double tête | Les deux points de fixation des pinces de verrouillage sont soudés en un cycle avec des paramètres identiques |
| Technologie d'inverseur MFDC (1000 Hz) | Augmentation rapide du courant, courte durée de soudage empêche la vaporisation du zinc sur les cerceaux galvanisés, élimine les éclaboussures et les marques de brûlures, économise plus de 30% d'énergie par rapport au courant alternatif |
| ± 1% de précision de régulation du courant | Qualité constante des pépites à travers chaque cycle de soudure répond aux exigences de certification des emballages de l'ONU pour les fabricants de tambours |
| Fixtures à surface courbe | Des électrodes et des blocs de localisation conçus sur mesure pour la géométrie du cercle de canon assurent un contact complet et uniforme sur des surfaces cylindriques quel que soit le diamètre du cercle |
| Cycle de soudage entièrement automatique | La séquence contrôlée par PLC de la serrure à la relâche élimine la variabilité humaine, les nouveaux opérateurs produisent la même qualité que les anciens combattants |
| 101 programmes de soudage stockés | Rappel instantané pour différentes tailles de cerceau, épaisseurs de bande et conceptions de boucle |
| Temps de cycle de 3 à 5 secondes | Des centaines de cerceaux finis par quart d'heure par un seul opérateur maximisent le débit |
| Serrage pneumatique et actionnement des électrodes | Rapide, répétable, pas de réglage manuel entre les pièces |
| Entrée équilibrée en trois phases | Aucune correction du facteur de puissance n'est requise. |
Spécifications techniques
| Nom de l'article | Spécification |
|---|
| Type de machine | Machines de soudage à point MFDC à double tête verticale |
| Têtes de soudage | 2 (à gauche et à droite, contrôlés indépendamment, simultanément) |
| Fréquence de l'onduleur | Pour les appareils électroniques |
| Voltage d'entrée | Pour les appareils à haute fréquence, la fréquence d'alimentation doit être supérieure ou égale à: |
| Capacité nominale | 63 / 100 / 150 KVA par habitant (sélectionnable) |
| Max. Courant secondaire | Jusqu'à 20 000 A par tête |
| Cycle de travail | 50% |
| Précision de commande du courant | ± 1% |
| Traction par électrode | 80 mm supérieur / 30 mm inférieur |
| Force de l'électrode | 2001500 N (pneumatique, réglable) |
| Plage de temps de soudage | 1 ¢ 999 ms |
| Temps de cycle automatique | 3 ̊5 s/pc (y compris le chargement/déchargement) |
| Programmes stockés | 101 |
| Mode de fonctionnement | Chargement manuel / cycle de soudage automatique |
| L'alimentation pneumatique | 00,6 MPa |
| Réfrigération | Refroidis à l'eau (circuit fermé, débit surveillé) |
| Sécurité | Rideaux légers, verrouillage, E-stop, protection contre la surcharge, alarme basse pression |
| Certification CE | - Oui, oui. |
