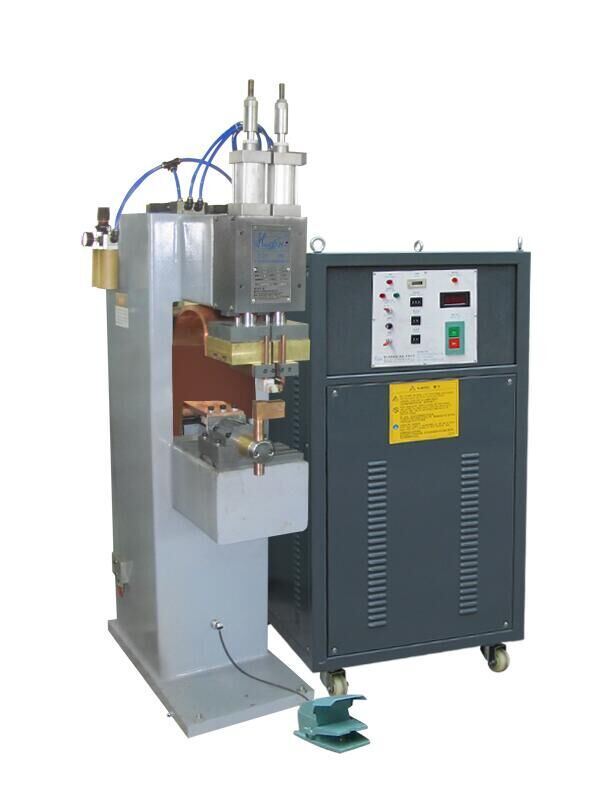

Machine à souder par points automatique pneumatique pour acier inoxydable avec commande au pied

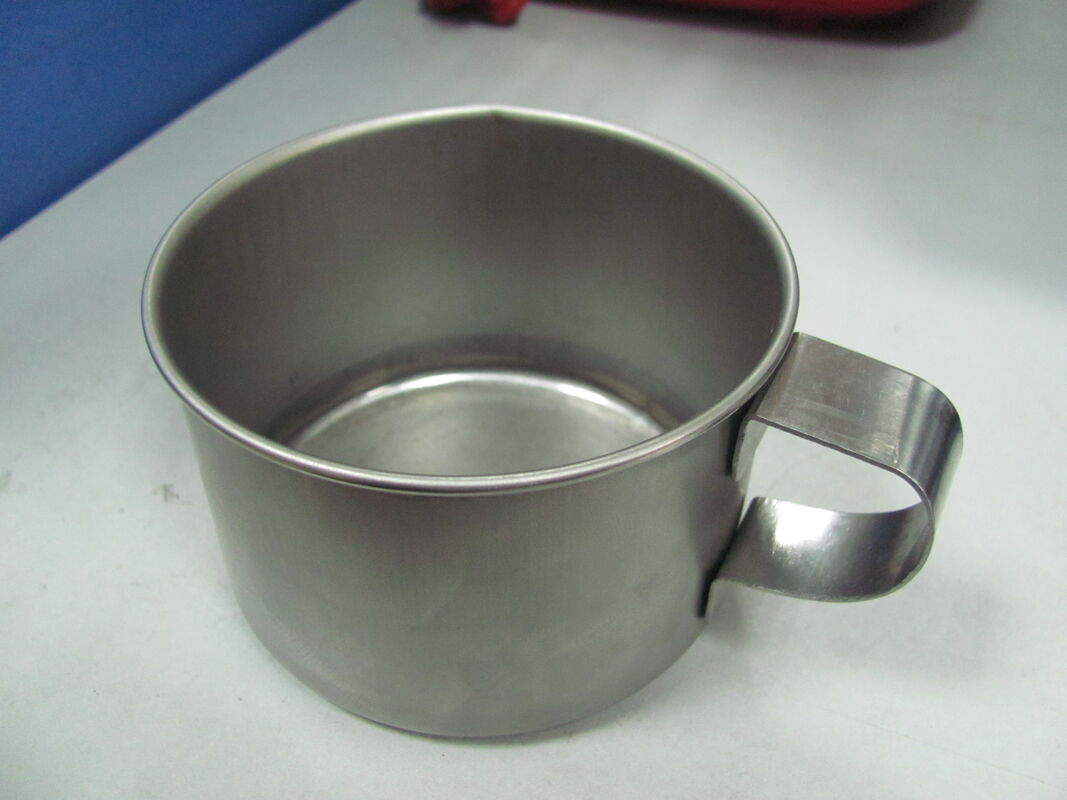

Présentation de la soudeuse par points à décharge de condensateur à double tête Hwashi WL-CD-7K— un système de soudage de précision à stockage d'énergie conçu pour le soudage par points de haute qualité sur les ustensiles de cuisine, la quincaillerie, les meubles métalliques et les matériaux revêtus en acier inoxydable. Dotée d'une décharge tandem à double tête, d'une technologie de stockage d'énergie par condensateur et d'une pressurisation pneumatique, cette machine permet d'obtenir des soudures propres et sans marques des deux côtés simultanément — aucun meulage requis.

Le WL-CD-7K est unMachine de soudage par points à décharge de condensateur (CD) à double têteconçu pour les fabricants qui exigent une apparence de soudure et une résistance structurelle impeccables. Contrairement aux soudeurs par points AC classiques, le principe de décharge du condensateur stocke lentement l'énergie et la libère instantanément (en moins de 20 millisecondes), concentrant un courant massif à travers le point de soudure avec une diffusion de chaleur minimale.

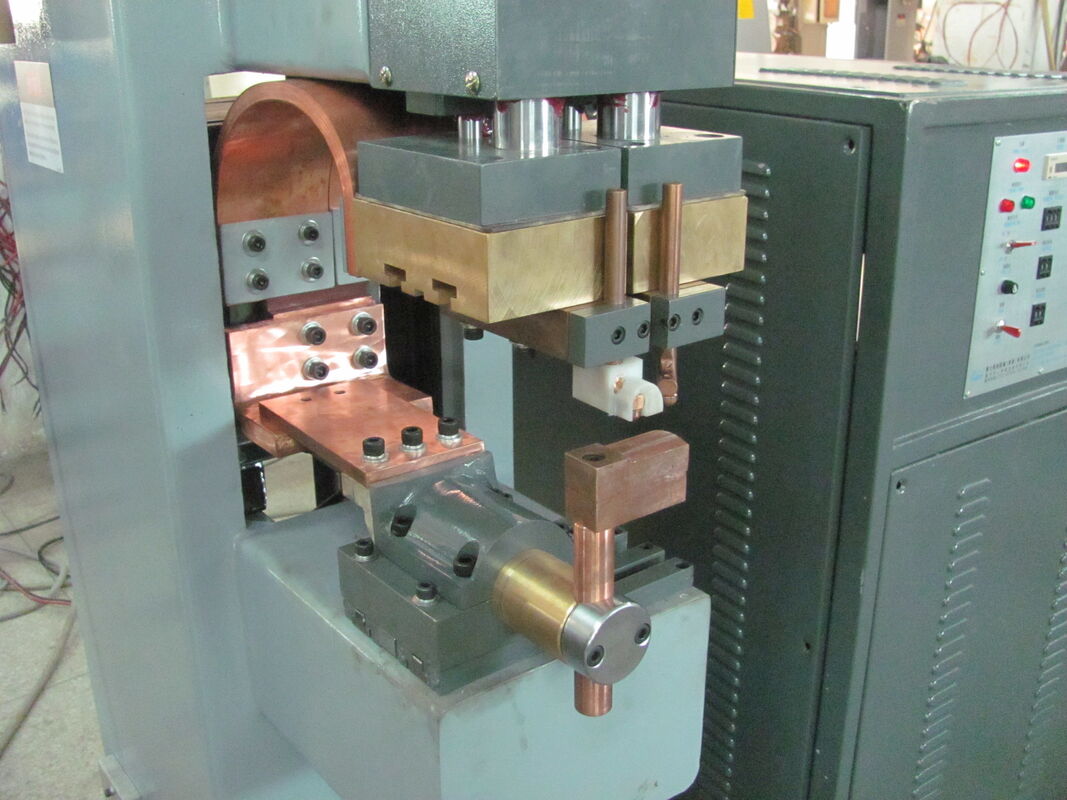

Leconfiguration de soudage tandem à deux têtesrésout un défi crucial : souder des pièces recouvertes de peinture, de film protecteur PET ou de placage sans endommager la finition de surface. Les deux têtes se déchargent simultanément, réalisant deux points de soudure en un seul passage, doublant ainsi le débit sans doubler le temps de cycle.

AvecForce d'électrode pneumatique de 800 kg,Production d'énergie de 4 500 J, etcontrôle de tension numérique précis à ± 1 V, le WL-CD-7K permet d'obtenir des soudures cohérentes et reproductibles sur de longues séries de production. Aucun refroidissement par eau n'est requis pour le transformateur, ce qui réduit les coûts d'exploitation et la complexité de la maintenance.

Le WL-CD-7K fonctionne sur leprincipe de soudage par décharge de condensateur— "charge lente, libération instantanée":

1. Phase de charge— Un transformateur de petite puissance charge la batterie de condensateurs (42 000 µF) à une tension prédéfinie (réglable de 0 à 425 V), tirant un minimum de courant du réseau.
2. Phase de décharge— Une fois la tension cible atteinte, la batterie de condensateurs libère l'énergie stockée à travers le transformateur de soudage en une rafale d'une durée inférieure à 20 ms, produisant des courants de pointe pouvant atteindre des milliers d'ampères.
3. Formation de soudure— L'énergie concentrée fait fondre et fusionne le métal au point de contact avant que la chaleur ne puisse se diffuser dans le matériau environnant, ce qui entraîne une déformation et une décoloration minimes.
4. Tandem à double tête— Les deux têtes de soudage tirent simultanément depuis des côtés opposés, assurant une pression équilibrée et éliminant les marques de soudure sur un côté de la pièce.
