Description de produit

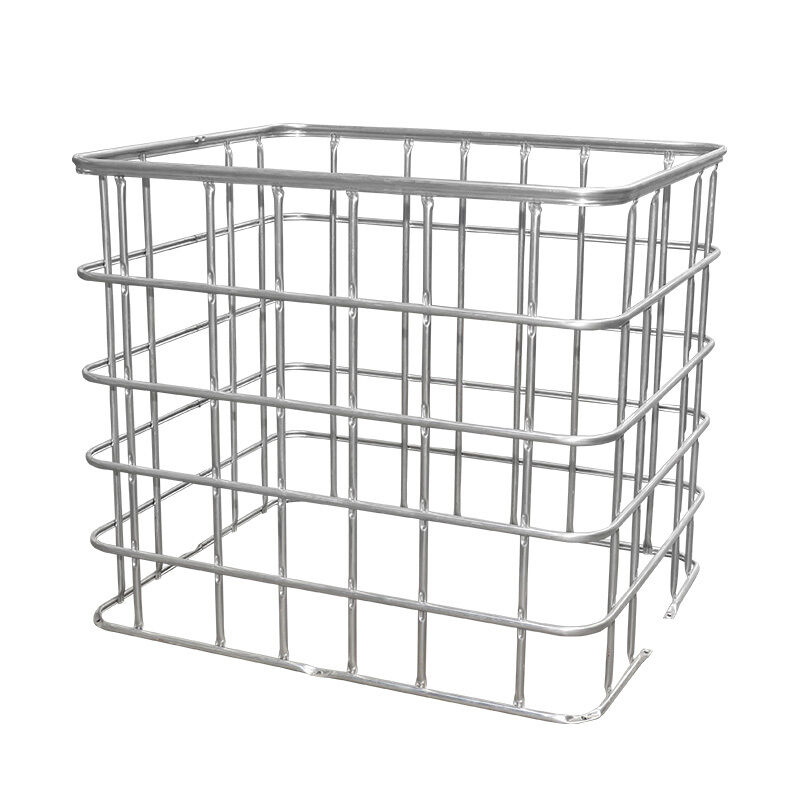

Machine de production entièrement automatisée de cages IBC

La machine de production automatique de cages IBC Hwashi représente le summum de l'innovation manufacturière, combinant une technologie d'automatisation avancée et une ingénierie de précision pour offrir une solution complète pour la production de cages de conteneurs intermédiaires en vrac (IBC). Ce système de pointe transforme les matières premières en cages IBC de haute qualité grâce à un processus entièrement intégré et automatisé qui garantit une qualité exceptionnelle, une efficacité maximale et des économies de coûts significatives.

Capacités de production avancées

Ligne de production entièrement automatisée avec soudage intégré, déchargement de treillis, pliage, verrouillage, perçage et poinçonnage

Nécessite seulement 3-4 opérateurs pour un fonctionnement complet

Capacité de fonctionnement continu 24h/24 et 7j/7

Taux de production de 80 cages par heure

Certifié CE et CCC pour les normes de qualité internationales

Excellence en ingénierie de précision

Plusieurs têtes de soudage fonctionnant simultanément avec technologie CNC

6-7 têtes de soudage pour des résultats de soudage uniformes

Précision dimensionnelle de ±0,1 mm

Temps de cycle de 60 secondes par cage

Assurance qualité alimentée par l'IA

Système intelligent de détection de défauts avec identification des anomalies en temps réel

Réglage automatique des paramètres pour une qualité constante

Surveillance en temps réel et analyse de la production

Technologie du cadre de soudage principal

Quatre ensembles de transformateurs MF régulent six ensembles d'électrodes de soudage, garantissant une qualité de soudage optimale pour chaque point de soudage. La technique de soudage bilatérale de style piano accélère considérablement le processus de soudage. Chaque treillis métallique peut être terminé en une minute. La conception intègre des vérins pneumatiques supérieurs et inférieurs pour garantir une position de soudage plate, tandis que les électrodes de soudage de conception à vis améliorent la durabilité.

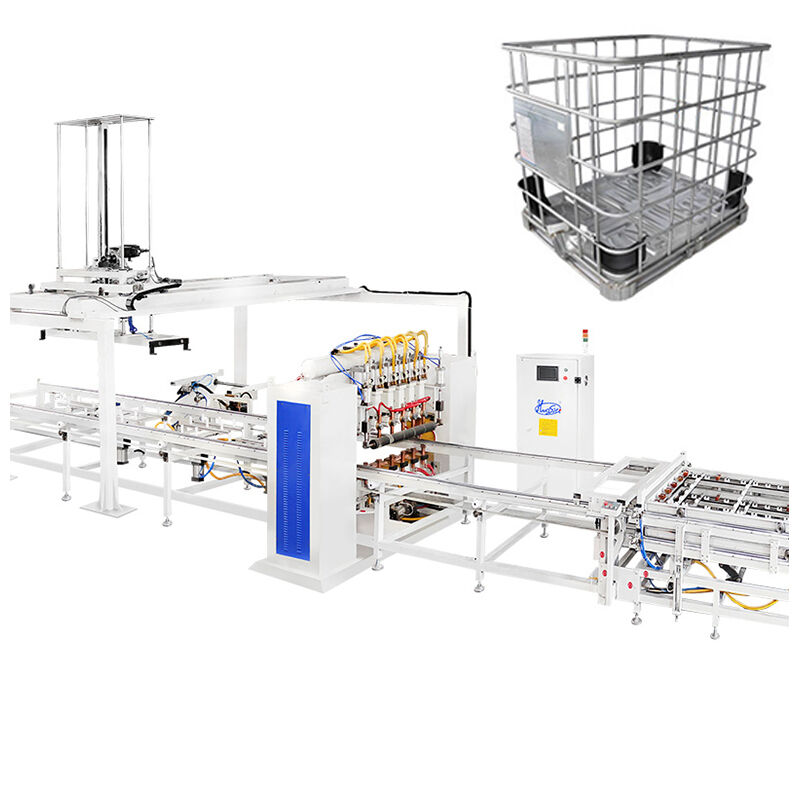

Machine de soudage automatique de cadres IBC à six têtes

Le système d'alimentation de soudage comprend quatre ensembles de sources d'alimentation avancées MF DC, permettant un soudage simultané à six endroits différents. Un chargeur de fixation à double couche améliore l'efficacité opérationnelle - pendant qu'une fixation est activement engagée dans le soudage, l'autre peut charger les matériaux en toute transparence.

Qualité de soudage de treillis à tubes plats

L'appareil de soudage transforme les tubes en une configuration de treillis plat distinctive, garantissant des soudures d'une résistance inégalée et d'une qualité robuste. Le processus de soudage est efficacement terminé en environ 60 secondes.

Plieuse verticale à double station

La plieuse à double station pour cadres de cages IBC garantit une grande précision de pliage, des opérations stables et une efficacité remarquable. Elle transforme le treillis plat en un cadre parfaitement carré en environ 20 à 25 secondes.

Caractéristiques de la poutre de pliage

La poutre de pliage traitée par CNC assure des angles de pliage précis

Chaque moule est réglable vers le haut et vers le bas de 3 mm pour augmenter la plage de pliage

Conception de moule à 120 degrés pour des angles de pliage doux

Conception de cadre rectangulaire robuste avec des colonnes en acier plus épaisses pour une stabilité exceptionnelle

Système de pression hydraulique

Spécialement conçue pour le pliage des treillis de réservoirs-palettes, la plieuse IBC les façonne en cadres rectangulaires avec des dimensions précises de (1200 ± 5 mm) * (1000 ± 5 mm).

Machine de verrouillage de cadre de cage IBC

Méticuleusement conçue comme une unité cohérente, offrant une précision exceptionnelle dans l'insertion, une force de verrouillage robuste et un mélange harmonieux de stabilité et d'efficacité.

Efficacité et qualité du verrouillage

Bras de sertissage réglable adapté aux différentes conceptions de cages métalliques IBC

La conception hydraulique et pneumatique améliore l'efficacité de la machine

Conçu pour l'assemblage automatique des deux côtés du tuyau

Le moule de sertissage hydraulique crée des points de sertissage serrés pour éviter les fissures

La station de pression hydraulique avec dispositif d'envoi automatique assure une production fluide

Machine de perçage et de poinçonnage de cadre de cage IBC

Utilisée pour former des trous sur le cadre afin que le cadre complet puisse être fixé sur le cadre de base. Le processus hydraulique prend environ 25 à 30 secondes pour être terminé.

Efficacité et qualité du perçage

Têtes de pressage avec moule de pressage pour une formation de trous constante

Station hydraulique pour une puissance fiable

Panneau de localisation de la tête de poinçonnage pour la précision

Panneau réglable gauche-droite, avant-arrière pour une plus grande plage de positionnement

Machine de soudage de cadre de base de cage IBC

La conception adopte une structure horizontale et 7 têtes de soudage pour compléter le soudage du cadre de base. L'opérateur n'a qu'à charger et décharger le produit pendant que la machine effectue le soudage automatique.

Caractéristiques de soudage du cadre de base

Structure horizontale avec 7 têtes de soudage pour le soudage du cadre de base

Déchargement automatique des palettes soudées

3 ensembles de puissance MF DC 250KVA pour une qualité et un taux de production accrus

Résout le problème de la qualité de soudage instable causée par le travail manuel

Taux de production et niveau d'automatisation plus élevés

Spécifications techniques

Nom du produit	Ligne de production de cadres IBC	Style	rangée simple / double rangée
Largeur de soudage max.	1200 mm	Longueur de soudage max.	4250 mm
Marque	Hwashi	Couleur	bleu/jaune/personnalisé
Puissance équipée	350 kVA / 400 kVA	Lieu du produit	Province du Zhejiang, Chine
Tension	3p 380V	Matériau	Tube galvanisé
Épaisseur du tube	1-2 mm	Cycle de service	20%
Diamètre du tube	14-20 mm	Fréquence	50 Hz / 60 Hz
Méthode de chargement des tubes	manuel / 2 ouvriers	Taille du câble	≥70 mm²
Capacité de travail	350-450 (480-550) pièces / 8 heures	Taille du tuyau d'air	G1
Demande de main-d'œuvre	2-3 ouvriers	Taille du tuyau d'eau	G1 1/4

Caractéristiques du système d'envoi de réservoirs

Convient aux usines qui séparent l'atelier de soufflage et l'atelier de cages

Les réservoirs d'essai sont transportés par convoyeur vers l'atelier de cages sans intervention humaine

Comprend la zone de placement des cages IBC pliées, serties et poinçonnées

Zone de stockage des palettes soudées

Chemin d'assemblage automatique des palettes

Soudage de palettes

Passage sûr de la zone d'assemblage de cages et de palettes tournantes

Zone de stockage de plaques de palettes / Alimentation automatique
