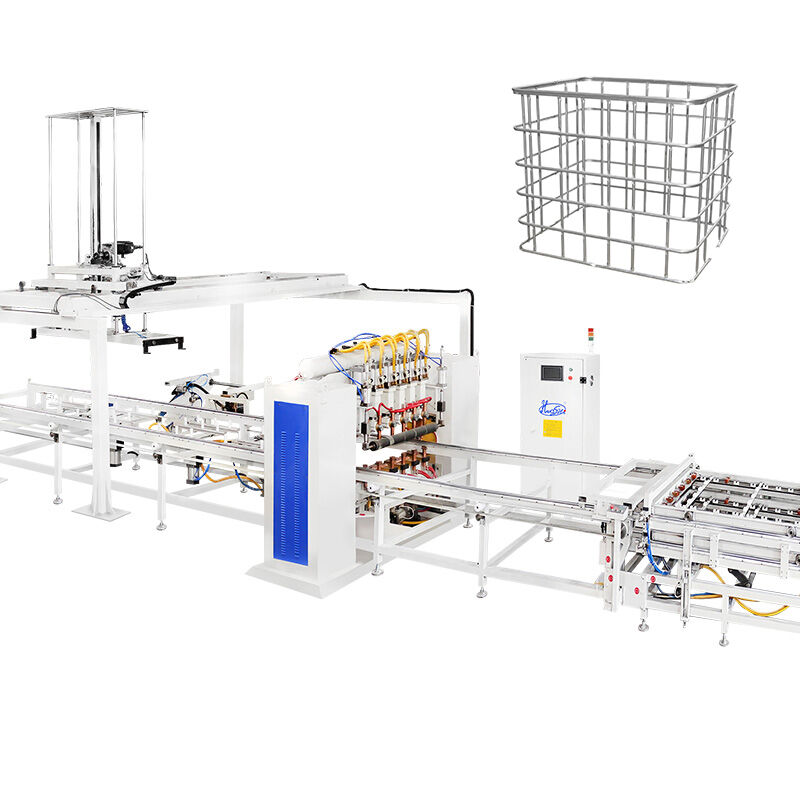

Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique

Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique

machine de soudure de cadre de cage de l'efficacité IBC de soudure 50sec/pc

4 ensembles de machine de soudure de cage d'emballage d'IBC de source d'alimentation de C.C de MF

Équipement de soudage de conteneurs en vrac à bras mécanique automatique de déchargement

Lieu d'origine:

Chine

Nom de marque:

Hwashi

Certification:

CE/CCC/ISO

Numéro de modèle:

WL-SQ-MF160Kx6

Contactez-nous
Demandez une citation
Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique
Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique
Détails de produit
Certification:
ISO9001
Taper:
Récipient de réservoir
Poids:
2000 kg
Taille du tuyau d'eau:
G1 1/4
Garantie:
12 mois
Spécification:
CE / CCC
Code Hs:
Emballage standard d'exportation
Conditions de paiement et d'expédition
Quantité de commande min
1 ENSEMBLE
Prix
Négociable
Détails d'emballage
Ensemble en bois digne de mer
Délai de livraison
30 - 60 jours ouvrables ont ensuite reçu votre paiement
Conditions de paiement
négociation
Capacité d'approvisionnement
50 ensembles par mois
Produits connexes
Bon prix Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique en ligne Vidéo

Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique

Obtenez le meilleur prix
Bon prix Machine de production automatique de châssis de cage IBC Hwashi avec une efficacité de soudage de 50 secondes/pièce, 4 ensembles de source d'alimentation MF DC et déchargement automatique par bras mécanique en ligne Vidéo

Machine de production automatique de châssis de cage IBC Hwashi avec une efficacité de soudage de 50 secondes/pièce, 4 ensembles de source d'alimentation MF DC et déchargement automatique par bras mécanique

Obtenez le meilleur prix
Bon prix Machine de soudure de châssis de cage IBC avec soudure en 6 points simultanément, 4 ensembles de sources d'alimentation MF CC et une efficacité de 50 secondes/pièce en ligne Vidéo

Machine de soudure de châssis de cage IBC avec soudure en 6 points simultanément, 4 ensembles de sources d'alimentation MF CC et une efficacité de 50 secondes/pièce

Obtenez le meilleur prix
Bon prix Machine de production automatique de cage IBC avec un poids de 2000 kg, fonctionnement continu 24 heures sur 24 et 80 cages par heure en ligne Vidéo

Machine de production automatique de cage IBC avec un poids de 2000 kg, fonctionnement continu 24 heures sur 24 et 80 cages par heure

Obtenez le meilleur prix
Contactez-nous
+8613380655800
marketing@hwashi.com
Contact maintenant
Description de produit
Ligne de production de châssis de conteneurs IBC, de cages et de réservoirs en vrac - Équipement de soudage
Ligne de production automatique de châssis de conteneurs IBC, de cages et de réservoirs - Équipement de soudage

La machine de soudage automatique de châssis de cage IBC Hwashi est dotée d'une structure à portique renforcée avec une rigidité élevée et un fonctionnement stable. Le système de soudage utilise une alimentation électrique à onduleur à moyenne fréquence pour une efficacité électrique et des économies d'énergie.

La machine est équipée de 6 têtes de soudage et de 4 systèmes d'alimentation. Le courant de chaque point de soudure peut être réglé indépendamment pour garantir une qualité de soudure fiable.

Caractéristiques principales
  • Efficacité de soudage : 50 secondes par pièce
  • Source de soudage : 4 ensembles de sources d'alimentation CC MF
  • Option de plateforme d'alimentation : simple couche ou double couche
  • Option de système de déchargement : déchargement manuel ou déchargement automatique par bras mécanique

Capacité de production : 50 secondes par pièce

Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 0
Système de soudage du châssis principal

Quatre ensembles de transformateurs MF contrôlent 6 électrodes de soudage pour garantir la qualité de chaque point de soudure. Le style de soudage de type piano des deux côtés accélère le processus de soudage, en complétant chaque treillis métallique en environ une minute.

La conception du vérin pneumatique supérieur et inférieur assure une position de soudure plane. Les électrodes de soudage à vis améliorent la durabilité.

Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 1 Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 2
Machine de soudage automatique de châssis IBC à six têtes

Comprend 4 ensembles de sources d'alimentation CC MF pour un soudage simultané à 6 points. L'alimentation à double couche permet le chargement des matériaux pendant les opérations de soudage.

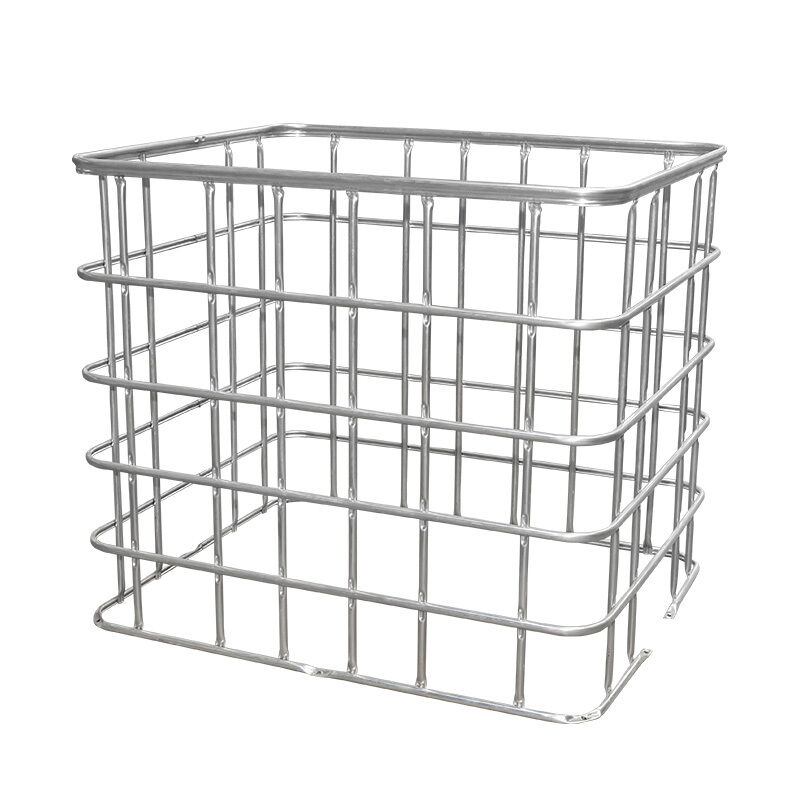

Treillis tubulaire plat et qualité de soudure ferme

La machine soude des tubes en un treillis plat avec des soudures solides et fiables. Le processus de soudage complet prend environ 60 secondes.

Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 3 Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 4
Machine de pliage de châssis IBC à double poste vertical

Traitée comme une unité complète pour garantir une grande précision de pliage, un fonctionnement stable et une efficacité maximale.

Plier le treillis plat en forme carrée

Transforme le treillis plat en cadres carrés en 20 à 25 secondes.

Caractéristiques de la poutre de pliage
  • La poutre de pliage usinée CNC garantit des angles de pliage précis
  • Chaque moule réglable vers le haut/vers le bas de 3 mm pour une plage de pliage accrue
  • La conception du moule à 120 degrés crée des angles de pliage lisses
Construction du cadre de pliage

Cadre de machine de forme rectangulaire avec des colonnes en acier plus épaisses et des panneaux de recouvrement en forme de porte pour une stabilité maximale.

Station de pression hydraulique

Conçue pour plier les treillis de réservoirs sur palettes en cadres rectangulaires avec des dimensions de contour de (1200±5mm)*(1000±5mm).

Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 5 Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 6
Machine de verrouillage de châssis de cage IBC

Le traitement de l'unité complète garantit une grande précision d'insertion, une forte fixation de verrouillage et un fonctionnement stable et efficace.

Efficacité et qualité du verrouillage

Verrouillage hydraulique des extrémités du cadre tubulaire effectué en 25 à 30 secondes.

Bras de sertissage réglable
  • Réglable pour différentes conceptions de cages métalliques IBC
  • Conception hydraulique et pneumatique pour une efficacité accrue
  • Jointure automatique des côtés des tuyaux
Moule de sertissage hydraulique

Le système hydraulique crée des points de sertissage serrés pour éviter la fissuration de la cage métallique.

Station de pression hydraulique

Dispositif d'envoi automatique disponible pour une production de cage automatisée, fluide et efficace.

Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 7 Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 8
Machine de perçage et de poinçonnage de châssis de cage IBC

Crée des trous dans les cadres pour une fixation sûre aux cadres de base.

Efficacité et qualité du perçage

L'opération hydraulique termine le processus en 25 à 30 secondes.

  • Têtes de pressage avec moule de pressage
  • Station hydraulique
  • Panneau de localisation de la tête de poinçonnage avec réglage gauche-droite, avant-arrière pour une plage de positionnement plus large
Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 9 Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 10
Machine de soudage de châssis de base de cage IBC

Structure horizontale avec 7 têtes de soudage pour le soudage complet du châssis de base. L'opérateur ne s'occupe que du chargement/déchargement tandis que la machine effectue le soudage automatique.

Caractéristiques du produit
  • Structure horizontale avec 7 têtes de soudage pour le soudage du châssis de base
  • Déchargement automatique des palettes soudées
  • 3 ensembles d'alimentation MF DC 250KVA pour une qualité et un taux de production accrus
  • Élimine la qualité de soudure instable due au travail manuel
  • Taux de production et niveau d'automatisation plus élevés
Nom du produit Ligne de production de châssis IBC Style rangée simple / double rangée
Largeur de soudure maximale 1200mm Longueur de soudure maximale 4250mm
Marque Hwashi Couleur bleu/jaune/personnalisé
Puissance équipée 350kVA/400kVA Lieu de production Province du Zhejiang, Chine
Tension 3p 380V Matériau Tuyau galvanisé
Épaisseur du tuyau 1-2mm Cycle de service 20%
Diamètre du tuyau 14-20mm Fréquence 50HZ/60HZ
Méthode de chargement des tuyaux manuel/2 ouvriers Taille du câble ≥70mm³
Capacité de travail 350-450(480-550) pièces/8 heures Taille du tuyau d'air G1
Demande de main-d'œuvre 2-3 ouvriers Taille du tuyau d'eau G1 1/4
Caractéristiques du produit - Système d'envoi de réservoirs
  • Convient aux usines avec une machine de soufflage et des ateliers de cages séparés
  • Transport par convoyeur des réservoirs d'essai vers l'atelier de cages sans intervention humaine
  • Système d'envoi de réservoirs
  • Zone de placement de cage pliée, sertie et poinçonnée IBC
  • Zone de stockage des palettes soudées
  • Chemin d'assemblage automatique des palettes
  • Soudure de palettes
  • Zone d'assemblage de cage et de palette rotatives
  • Passage sûr
  • Zone de stockage des plaques de palettes / Alimentation automatique
Machine de soudage de cadre de cage IBC avec une efficacité de 50 sec/pc 4 ensembles MF DC Source d'alimentation et déchargement automatique du bras mécanique 11
