Container en vrac IBC Cage Tank Frame Machine de soudage d'équipement de production

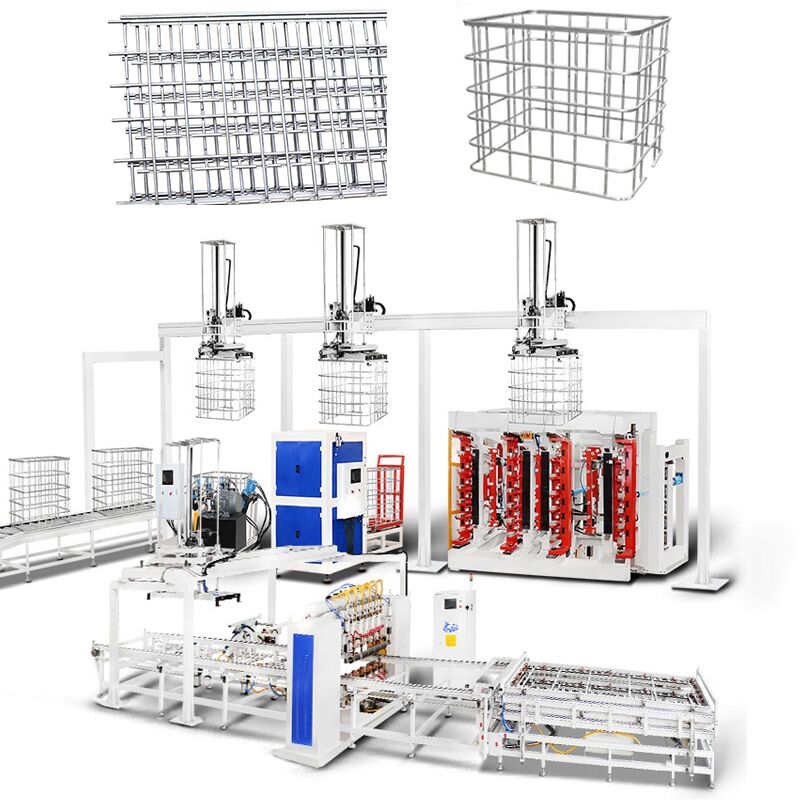

Système de soudage automatique du cadre de cage IBC
La machine de soudage automatique Hwashi IBC Cage Frame dispose d'une structure de portique renforcée avec une rigidité élevée et un fonctionnement stable.Le système de soudage utilise une alimentation par onduleur à moyenne fréquence pour une efficacité électrique et une économie d'énergie.
Principales caractéristiques
- Efficacité de soudage: 50 secondes par pièce
- Source de soudage: 4 ensembles de source d'alimentation en courant continu MF
- Option de plateforme d'alimentation: à une ou deux couches
- Option de système de déchargement: déchargement manuel ou déchargement automatique par bras mécanique
Capacité de production: 50 secondes par pièce
Système de soudage du cadre principal
Quatre ensembles de transformateurs MF contrôlent six électrodes de soudage pour assurer une qualité de soudage optimale.en complétant chaque grille métallique en environ une minute.
La conception de la bouteille d'air supérieure et inférieure assure une position de soudage plane, tandis que les électrodes de soudage à vis améliorent la durabilité.

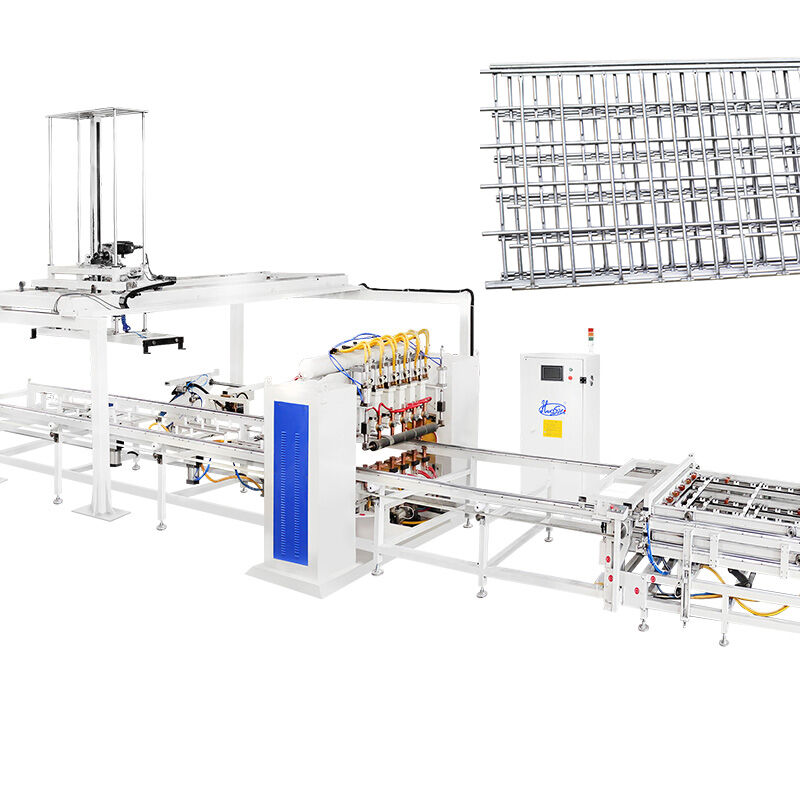

Machine de soudage automatique à cadre IBC à six têtes
Équipée de 4 ensembles de sources d'alimentation MF DC, cette machine effectue 6 soudures ponctuelles simultanément.
Maillage de tube plat et qualité de soudage ferme
La machine soude les tubes en types à treillis plat avec une qualité de soudage solide et fiable.
Machine de pliage à double station IBC verticale
Cette machine de pliage assure une grande précision, un fonctionnement stable et une efficacité grâce à un traitement intégré.
Processus de flexion
Transforme le filet plat en forme de cadre carré en 20-25 secondes.
Caractéristiques du faisceau de flexion
- Le faisceau de flexion traité par CNC assure des angles de flexion précis
- Chaque moule réglable vers le haut / vers le bas de 3 mm pour une plus grande plage de flexion
- Le moule à 120 degrés crée des angles de flexion lisses.
Construction d'un châssis pliant
Le châssis de la machine en forme de rectangle avec des colonnes en acier plus épaisses et des panneaux de couverture en forme de porte assurent un fonctionnement ferme et stable.
Station de pression hydraulique
Conçus pour plier les mailles des réservoirs de palettes en cadres rectangulaires dont les dimensions sont (1200±5 mm) × ((1000±5 mm).
Machine de verrouillage du cadre de cage IBC
Le traitement intégré offre une haute précision d'insertion, une forte rapidité de verrouillage et un fonctionnement stable et efficace.
Efficacité et qualité du verrouillage
Le verrouillage hydraulique des extrémités du cadre du tube est terminé en 25-30 secondes.
Armure de serrage réglable
- Une plage de travail plus large pour les différentes conceptions de cages métalliques IBC
- La conception hydraulique et pneumatique améliore l'efficacité
- Accouplement automatique des côtés des tuyaux
Système hydraulique de fermeture
Le moule de fermeture hydraulique crée des points de fermeture serrés pour empêcher la fissuration de la cage métallique.
Dispositif d'envoi automatique
Le dispositif automatique d'envoi de cage métallique assure une production automatisée de cage en douceur et en efficacité.
Machine de perforation et de creusement de trous dans le cadre de cage IBC
Crée des trous sur les cadres pour une fixation sûre aux cadres de base.
L'efficacité et la qualité de la fabrication des trous
Le processus de perforation hydraulique est terminé en 25-30 secondes.
Composants de la machine
- Têtes de pressage avec moule de pressage
- Station hydraulique
- Panneau de localisation de la tête de poinçonnage
Le panneau de localisation réglable de gauche à droite et vers l'avant et vers l'arrière offre une plage de position de poinçonnage plus large.
Machine de soudage de cadre de base de cage IBC
Structure horizontale avec 7 têtes de soudage pour le soudage complet du cadre de base. L'opérateur s'occupe uniquement du chargement/déchargement tandis que la machine effectue le soudage automatique.
Caractéristiques du produit
- Structure horizontale avec 7 têtes de soudage pour compléter le cadre de base
- Déchargement automatique de palettes soudés
- 3 ensembles d'alimentation électrique MF DC 250 KVA
- Amélioration de la qualité des produits et du taux de production à moindre coût
- Élimine la qualité de soudage instable du travail manuel
| Nom du produit |
ligne de production de châssis IBC |
Le style |
rangée simple / rangée double |
| Largeur maximale de soudage |
Pour les véhicules à moteur |
Longueur maximale de soudage |
4250 mm |
| Marque |
Je vous en prie. |
Couleur |
bleu/jaune/personnalisé |
| Puissance équipée |
Pour les appareils à commande numérique |
Lieu du produit |
Province du Zhejiang, Chine |
| Voltage |
3p 380V |
Matériel |
Pipe galvanisée |
| Épaisseur du tuyau |
1 à 2 mm |
Le poste de travail |
20% |
| Diamètre du tuyau |
14 à 20 mm |
Fréquence |
50 Hz/60 Hz |
| méthode de chargement des tuyaux |
Travaux manuels/2 |
Taille du câble |
≥ 70 mm3 |
| capacité de travail |
350 à 450 ((480 à 550) pièces/8 heures |
Taille du tuyau d'air |
G1 |
| la demande de main-d'œuvre |
2 à 3 travaux |
Taille du tuyau d'eau |
G1 1/4 |
Caractéristiques du système d'envoi des réservoirs
- Convient aux usines disposant d'un atelier de soufflage séparé et d'un atelier de cage
- Transport par convoyeur des réservoirs d'essai vers l'atelier des cages sans intervention humaine
- Système d'envoi des réservoirs
- IBC Zone de placement des cages pliées, serrées et perforées
- Zone de stockage des palettes soudés
- Piste d'assemblage automatique de la palette
- Soudage par palettes
- Zone d'assemblage des cages rotatives et des palettes
- Un passage sûr
- Zone de stockage des plaques de palettes / alimentation automatique
