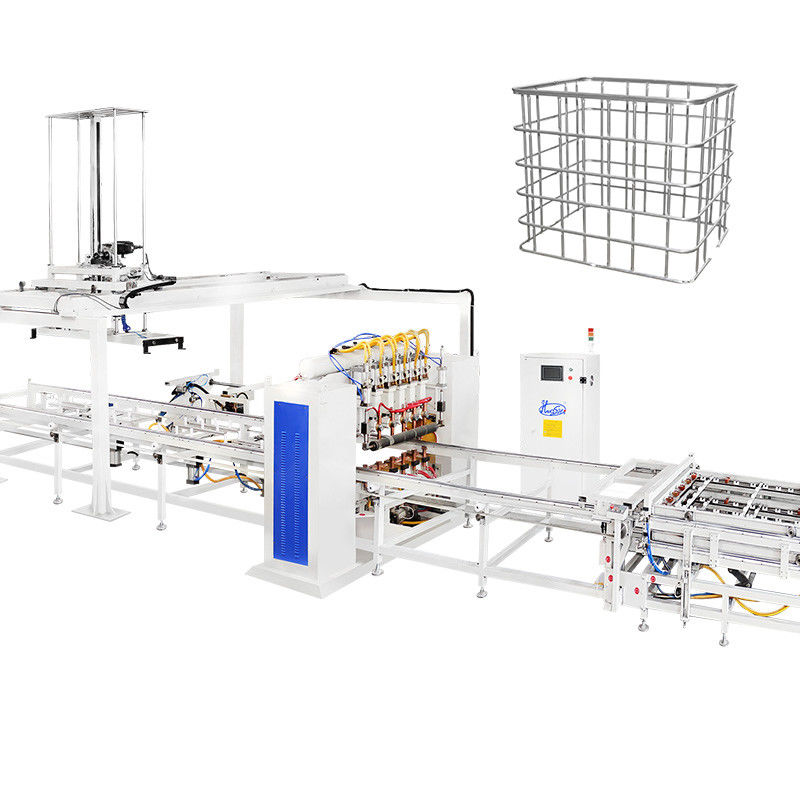

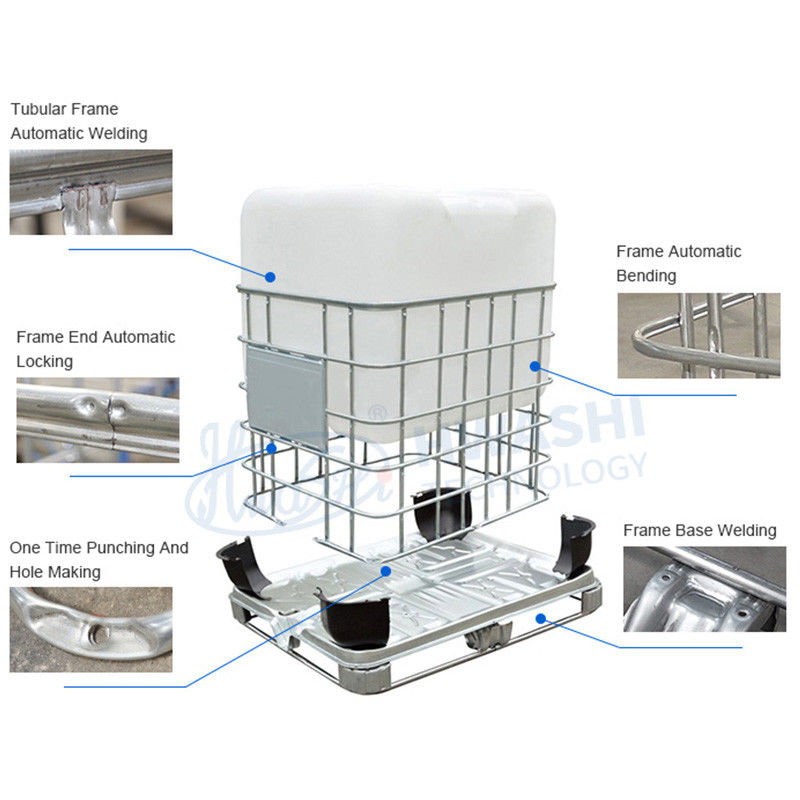

Container en vrac IBC Cage Tank Frame Production Line Machines de soudage

La machine à cintrer pliera la maille plate en un châssis carré. Il faudra environ 20 à 25 secondes pour terminer le processus de cintrage.

Poutre de cintrage

1. Une poutre de cintrage traitée par CNC est utilisée pour assurer l'angle de cintrage.

2. Chaque moule sur la poutre de cintrage peut être ajusté vers le haut et vers le bas d'environ 3 mm pour augmenter la plage de cintrage.

3. La conception du moule à 120 degrés rend chaque angle de cintrage plus lisse.

Châssis de cintrage

Châssis de machine de forme rectangulaire avec une colonne en acier plus épaisse et un panneau de recouvrement en forme de porte, ce qui rend la machine ferme et stable.

Poste de pression hydraulique

La machine à cintrer IBC est appliquée au cintrage des mailles de réservoir de palettes, et elles seront pliées en châssis rectangulaires avec les dimensions hors tout de (1200±5mm)×(1000±5mm).

Machine de verrouillage de châssis de cage IBC
La machine de verrouillage de châssis de cage IBC est traitée dans son ensemble, avec une grande précision d'insertion, une grande solidité au verrouillage, un fonctionnement stable et efficace.
Efficacité et qualité du verrouillage
La machine de verrouillage verrouillera les extrémités du châssis tubulaire à l'aide d'une force hydraulique. Il faudra environ 25 à 30 secondes pour terminer le processus de verrouillage.
Bras de sertissage réglable
1. Selon la conception différente de la cage métallique IBC, le bras de sertissage réglable peut élargir la plage de travail de la machine.
2. La conception hydraulique et pneumatique du bras de sertissage peut rendre la machine plus efficace.
3. Le bras de sertissage est également conçu pour assembler automatiquement les deux côtés du tuyau
Moule de sertissage hydraulique
Le moule de sertissage avec système hydraulique peut créer un point de sertissage serré pour le tuyau afin d'empêcher la cage métallique de se fissurer.
Poste de pression hydraulique
Dispositif d'envoi automatique disponible
Le dispositif d'envoi automatique pour cage métallique peut rendre la production automatique de cage plus fluide et efficace.

Machine de perçage et de poinçonnage de châssis de cage IBC
La machine de perçage et de poinçonnage de châssis de cage IBC est utilisée pour former le trou sur le châssis, de sorte que le châssis complet puisse être fixé sur le châssis de base.
Efficacité et qualité du perçage
La machine de perçage et de poinçonnage utilise une force hydraulique. Il faudra environ 25 à 30 secondes pour terminer le processus complet.
a. Têtes de pressage avec moule de pressage
b. Poste hydraulique
c. Panneau de localisation de la tête de poinçonnage
Le panneau de localisation réglable gauche-droite, avant-arrière peut rendre la position de poinçonnage dans une plage d'utilisation plus large.

Machine à souder le châssis de base de la cage IBC
La conception de la machine à souder le châssis de base adopte une structure horizontale et 7 têtes de soudage pour achever le soudage du châssis de base. L'opérateur n'a qu'à charger et décharger le produit. La machine effectuera le soudage automatiquement.
Caractéristiques du produit :
1. La conception adopte une structure horizontale et 7 têtes de soudage pour achever le soudage du châssis de base. L'opérateur n'a qu'à charger.
2. La palette soudée sera déchargée automatiquement. La machine effectuera le soudage automatiquement.
3. Elle adopte 3 ensembles d'alimentation MF DC 250KVA. La machine permet d'augmenter la qualité du produit et le taux de production, de réduire les coûts de production.
4. Résoudre le problème de la qualité de soudure instable causée par le travail manuel. Taux de production et niveau d'automatisation plus élevés.

Caractéristiques du produit - Système d'envoi de réservoir :
1. Ce système convient aux usines qui séparent l'atelier de la machine de soufflage et l'atelier de la cage.
2. Les réservoirs d'essai sont transportés par le convoyeur vers l'atelier de la cage. Aucune intervention humaine n'est requise.
3. Système d'envoi de réservoir
4. Zone de placement de la cage pliée, sertie et poinçonnée IBC
5. Zone de stockage des palettes soudées
6. Chemin d'assemblage automatique des palettes
7. Soudure de palettes
8. Zone d'assemblage de la cage et de la palette rotatives - Passage sûr
9. Zone de stockage des plaques de palettes/Alimentation automatique
