Hwashi Nouveau état Armoire de stockage de l'énergie de la batterie Station de soudage et de meulage automatique Robot Case

Le cas du robot de la station de meulage Hwashi

Cas de robot de la station de soudage automatique

Équipement de stockage de l'énergie de la batterie en état neuf

Lieu d'origine:

Chine

Nom de marque:

HWASHI

Certification:

CE/CCC/ISO

Contactez-nous

Demandez une citation

Détails de produit

Couleur:

bleu

DOF:

Mode de conduite:

Servo-entraînement AC

Charge efficace (kilogrammes):

Répétez placer l'exactitude (les millimètres):

± 0.05

Chaîne de mouvement (°):

±360

Max Speed (°/S):

270

Rayon mobile (millimètres):

893

Durée de vie:

8 à 10 ans

Nom:

Hwashi Nouveau état Armoire de stockage de l'énergie de la batterie Station de soudage et de meulage

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

US $12800.00 / Set

Détails d'emballage

paquet en bois de mer

Delivery Time

7-30 working days after received your payment

Payment Terms

L/C, T/T

Supply Ability

50 sets per month

Produits connexes

Vidéo

Blue HWASHI Station de soudage robot compact de petite taille robot de soudage à arc dédié

Obtenez le meilleur prix

Vidéo

HWASHI 165KG Robot de charge utile pour équipement de soudage à la résistance des tiroirs en acier doux

Obtenez le meilleur prix

Vidéo

Unité de robot de soudage TIG pour machine de soudage d'armoires en acier inoxydable

Obtenez le meilleur prix

Vidéo

Robots de soudage industriel 6 axes Robot Mig Tig Machine de soudage robotique pour tuyaux d'échappement

Obtenez le meilleur prix

Contactez-nous

+8613380655800

marketing@hwashi.com

Contact maintenant

Description de produit

Description du produit

Hwashi Armoire de stockage de l'énergie de la batterie Robot de soudage Casse,Armoire de contrôle Robot de soudage automatique et station de meulage

Hwashi Nouveau état Armoire de stockage de l'énergie de la batterie Station de soudage et de meulage automatique Robot Case 0

Le robot de soudage HWASHI est compact, de petite taille, qui est un robot de soudage à arc dédié.l'accès à une voie de soudage de haute précision;, raccourcissent le cycle de soudage, avec une précision de positionnement répétée élevée, un fonctionnement rapide, une stabilité du processus de soudage, une grande cohérence de la soudure et peuvent raccourcir le cycle de remplacement du produit,L'investissement correspondant dans les équipements. Largement utilisé dans l'automobile et les accessoires, les motos et les accessoires, les machines d'ingénierie et d'autres champs de soudage des métaux.

1. Améliorer l'intensité du travail des travailleurs, peut travailler dans un environnement nocif.

2. raccourcir le cycle de préparation de la production, réduire les investissements des entreprises.

3Stabiliser et améliorer la qualité de soudage des pièces.

4- Réduction des exigences en matière de compétences des travailleurs.

5- Opération simple, pratique pour les utilisateurs.

◆Introduction à la proposition◆

Cette proposition comprend deux ensembles de stations de robot: une station pour le robot de soudage (y compris le soudeur MIG et le soudeur TIG), une station pour le robot de meulage qui est équipé d'un broyeur de contrôle de force.Dans une telle conception, le travailleur n'a besoin que de faire le chargement et le déchargement manuels du produit, la machine fera le soudage et le meulage automatiquement.Nous ne suggérons pas de le souder ou de le broyer dans ce système..

Condition

1.Il y a 13 types de produits différents au total ((selon l'image de gauche à droite, 13 échantillons au total.)

2.À l'exception du produit n° 4, la taille est de 3100mmx2100mm, le reste des produits est de 2300mmx1000mm.

Robot de soudage

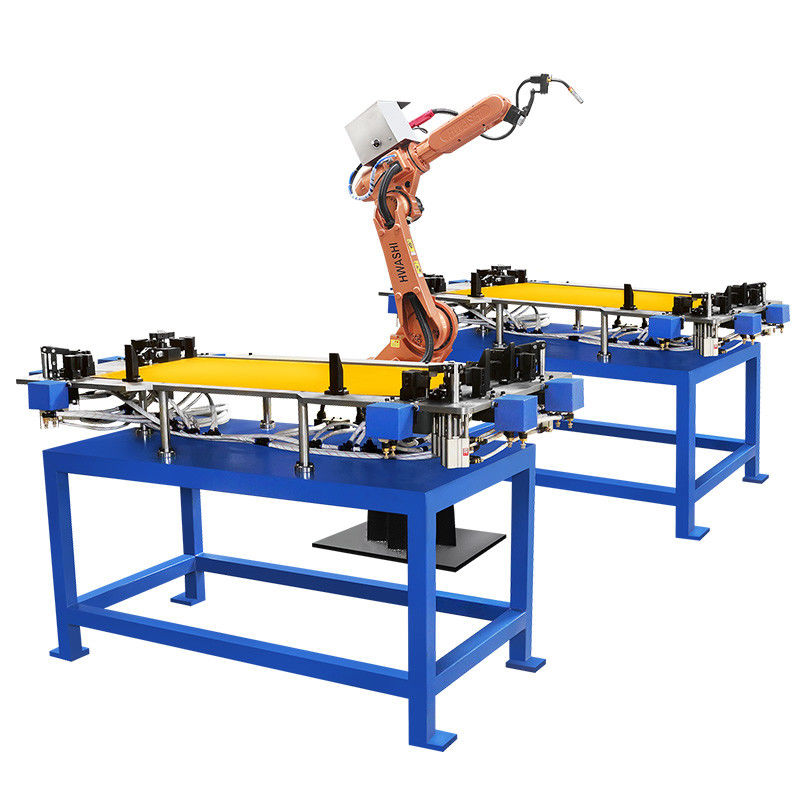

La station de soudage est composée d'un robot de soudage et d'un soudeur MIG et d'un soudeur TIG. Le rail coulissant aidera le robot à se déplacer pour s'assurer que chaque angle peut être soudé.

Composition 1.HS-R6-08 Robot de soudage à 6 axes: 1 jeu 2. Contrôleur de robot: 1 jeu 3. Soudeur OTC MIG: 1 jeu 4. Soudeur Panasonic TIG: 1 jeu 5.3m rail coulissant: 1 jeu 6. Positionneur de rotation d'un axe: 2 jeux 7.Capteur anti-collision pour fusil de soudage: 1 jeu 8.Pistolet de soudage nettoyant: 1 jeu 9.Fixtures ((Selon les dessins fournis, il faudra 9 jeux de fixations. 18 pièces de fixations au total.)

Robot de meulage

La station de meulage est composée d'un ensemble de robots HS-R6-20 équipés d'un broyeur.Cela réduira également la difficulté de programmation.Le robot se déplacera sur le rail coulissant pour s'assurer que chaque angle peut être broyé.

Composition1.HS-R6-20 6 Robots à axe: 1 jeu 2. Contrôleur de robot: 1 jeu 3. Broyeur à force contrôlée: 1 jeu 4.3m rail coulissant: 1 jeu 5. Positionneur de rotation d'un axe: 2 jeux 6. Capteur anti-collision: 1 jeu 7.Les appareils électriques: (selon les dessins fournis, il faudra 9 ensembles de fixations. 18 pièces de fixations au total.)

Fournir le 7ème axe de la machine personnalisée

1. augmenter la portée de travail du robot pour résoudre les inconvénients de la portée de travail limitée causée par la portée de mouvement limitée du robot.le robot peut marcher seul ou marcher avec l'alimentation de soudage correspondante et l'armoire de commande du robot dans son ensemble en fonction des conditions de travail sur place des clients. 3. mécanisme de protection spécial pour empêcher les éclaboussures de soudage ou la poussière dans l'air qui causera un mauvais impact des pièces de précision. 4. afin de s'adapter aux différentes conditions de différents clients,être en mesure d'effectuer différentes configurations et installations pour le client.

Scénario d'application du produit

Flux de travail

1) Chargement manuel de la pièce à usiner dans le positionneur de la station 1; 2) Début du soudage; 3) Le robot et la machine de soudage effectueront le soudage sur la pièce à usiner selon le programme prédéfini;4) Le soudage terminé5) Pendant le soudage de la station 1, la station 2 est chargée et fixe la pièce de travail de façon synchrone.

Principales caractéristiques

Les robots à six axes offrent une portée de travail maximale et peuvent être installés sous plusieurs angles pour améliorer la flexibilité du système.Différentes sources d'énergie de soudage peuvent être assorties pour répondre à différentes exigences de soudage et réaliser divers processus de soudage.

Processus de soudage par robot

Les robots HWASHI offrent une portée de travail maximale et peuvent être installés à partir de plusieurs endroits pour améliorer la flexibilité du système.Des sources d'énergie de soudage variées peuvent être assorties pour répondre à des besoins de soudage différents et réaliser divers procédés de soudage..

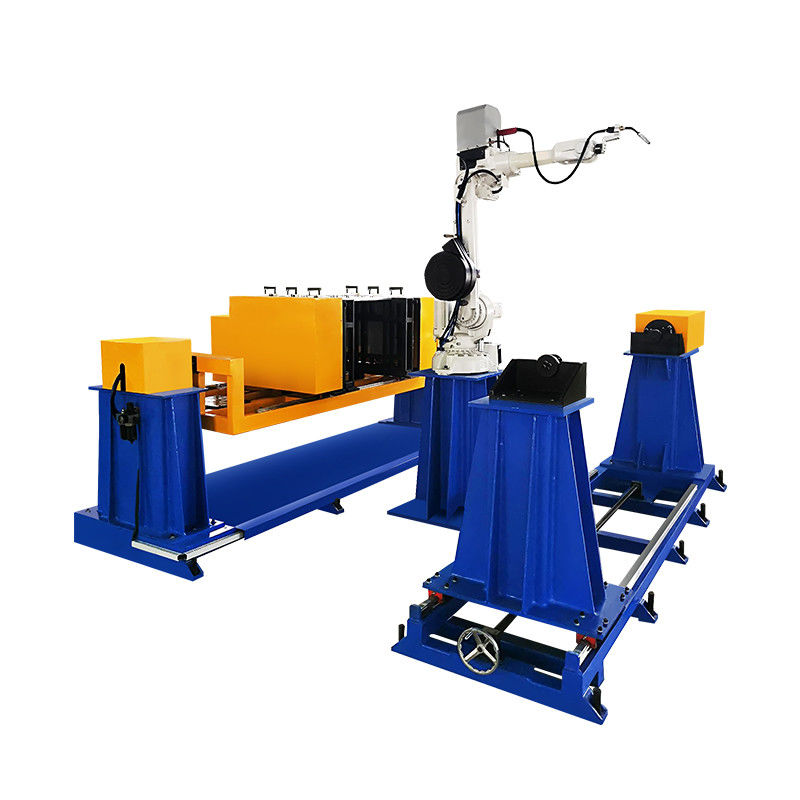

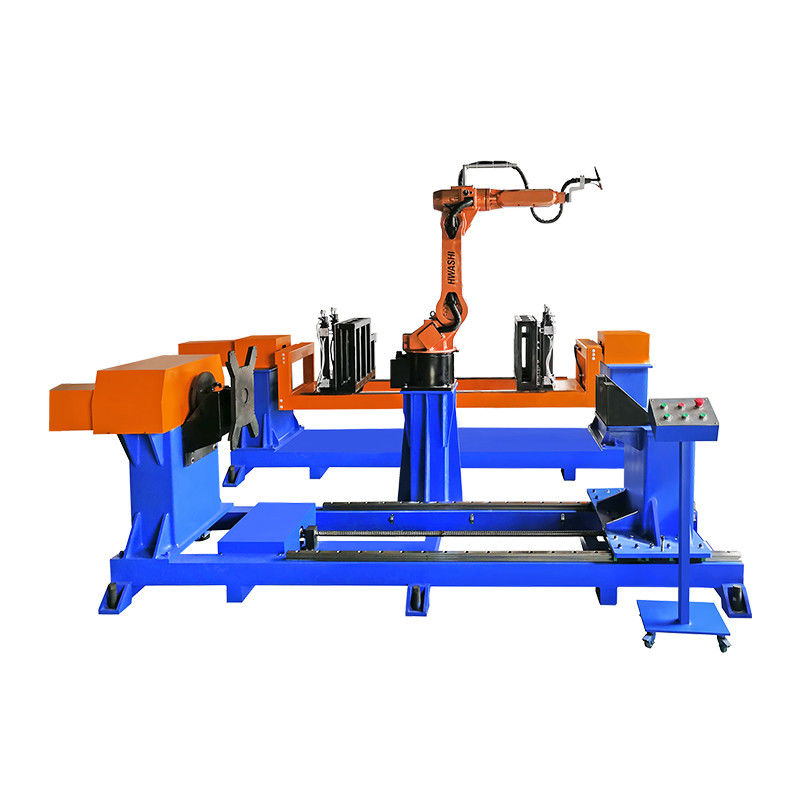

Fournir différents types de positionneur de soudage

1. il peut travailler en coordination avec le robot pour assurer une vitesse et une attitude de soudage constantes et assurer une meilleure qualité de soudage.

2Utilisez un servomoteur importé avec un réducteur de haute précision, une grande précision de rotation, un positionnement précis et une forte capacité de roulement.

3. en tournant la pièce fixée sur la table de travail à l'angle de soudage requis.

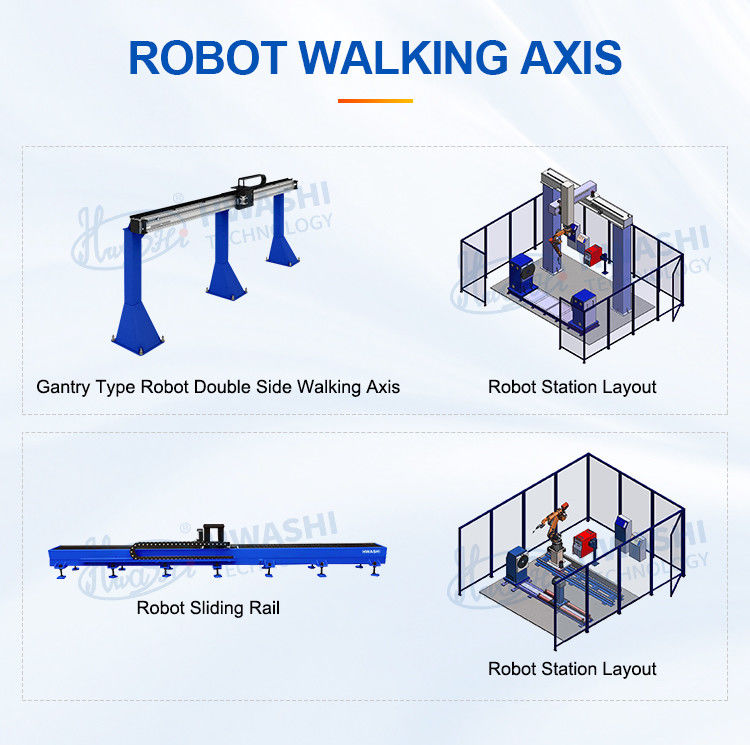

Fournir le 7ème axe de la machine personnalisée

1- augmenter la portée de travail du robot pour résoudre les inconvénients de la portée de travail limitée causée par la portée de mouvement limitée du robot.

2. Installation de rails coulissants robotisés: le robot peut marcher seul ou marcher avec l'alimentation de soudage correspondante et l'armoire de commande du robot dans son ensemble en fonction des conditions de travail sur place des clients.

3Mécanisme de protection spécial pour empêcher les éclaboussures de soudage ou la poussière dans l'air qui causeront un mauvais impact des pièces de précision.

4Pour s'adapter aux différentes conditions de différents clients, être en mesure de faire une configuration et une installation différentes pour le client.

Intégration des robots

En plus des systèmes de robots HWASHI, nous pouvons également nous intégrer avec des marques internationales de robots pour fournir des solutions complètes de robots de soudage.

Casques de robots et échantillons de soudage

Nos ingénieurs discuteront avec vous des exigences spécifiques en matière de soudage et proposeront une proposition technique adaptée basée sur vos échantillons ou dessins.
