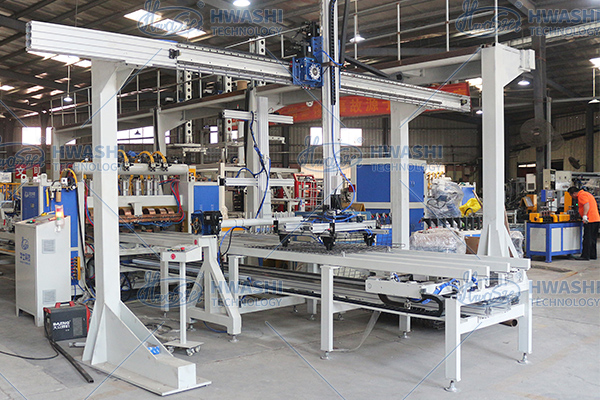

Machine de soudage automatique avancée de plateau de fil pour ligne de production de plateaux de plateau de treillis métallique

Machine de soudage automatique avancée

Ligne de production de plateaux en treillis métalliques

Machine de soudage automatique de plateaux de fil

Lieu d'origine:

Chine

Nom de marque:

HWASHI

Certification:

CE/CCC/ISO

Contactez-nous

Demandez une citation

Détails de produit

Électricité:

Quatre fils triphasés 380V±10%

Le câble d'alimentation:

120 mm2,400 A

méthode de contrôle:

PLC

Largeur de soudage efficace:

Pour les véhicules à moteur

Longueur de soudage efficace:

Pour les véhicules à moteur

Vitesse mobile automatique:

200-500mm/s réglable

Plage de remplissage automatique du fil:

Fil de ligne: 400-1200 mm, diamètre du fil: 2-6 mm

Numéro du système de remplissage automatique de fil:

2 séries

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

US $350000.00 / Set

Détails d'emballage

Paquet en bois digne de la mer

Délai de livraison

7 à 30 jours ouvrables après réception de votre paiement

Conditions de paiement

L/C, T/T

Capacité d'approvisionnement

50 ensembles par mois

Produits connexes

Vidéo

HWASHI Panneau de filet de fil automatique de soudage à la cage

Obtenez le meilleur prix

Vidéo

Machine de soudage automatique avancée de plateau de fil pour ligne de production de plateaux de plateau de treillis métallique

Obtenez le meilleur prix

Vidéo

Machine de soudage à point de treillis métallique de treillis métallique réfrigérateur Plateau de fil de fer Multipoint Machine de soudage à point de treillis métallique

Obtenez le meilleur prix

Vidéo

Machine de soudage automatique à points multiples pour étagères de fil de réfrigérateur et grilles de treillis en acier

Obtenez le meilleur prix

Contactez-nous

+8613380655800

marketing@hwashi.com

Contact maintenant

Description de produit

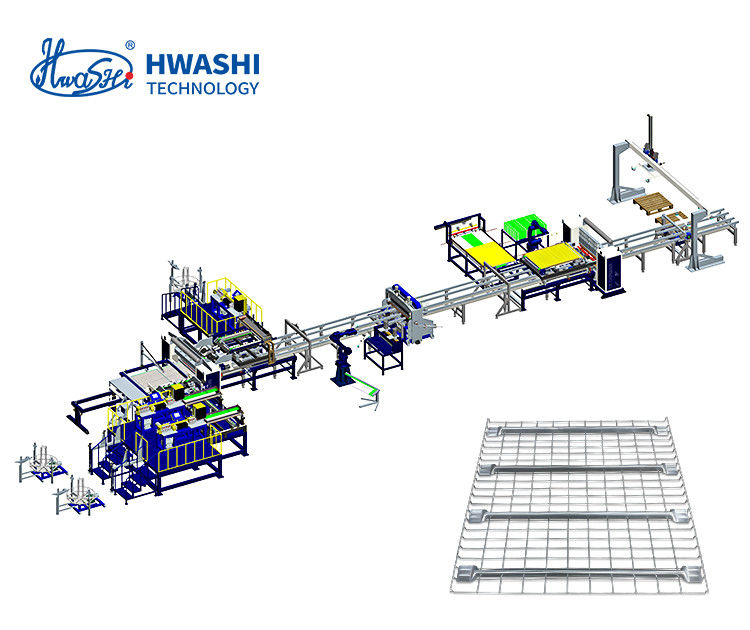

Machine de soudage automatique avancée de plateau de fil pour ligne de production de plateaux de plateau de treillis métallique

Description du produit

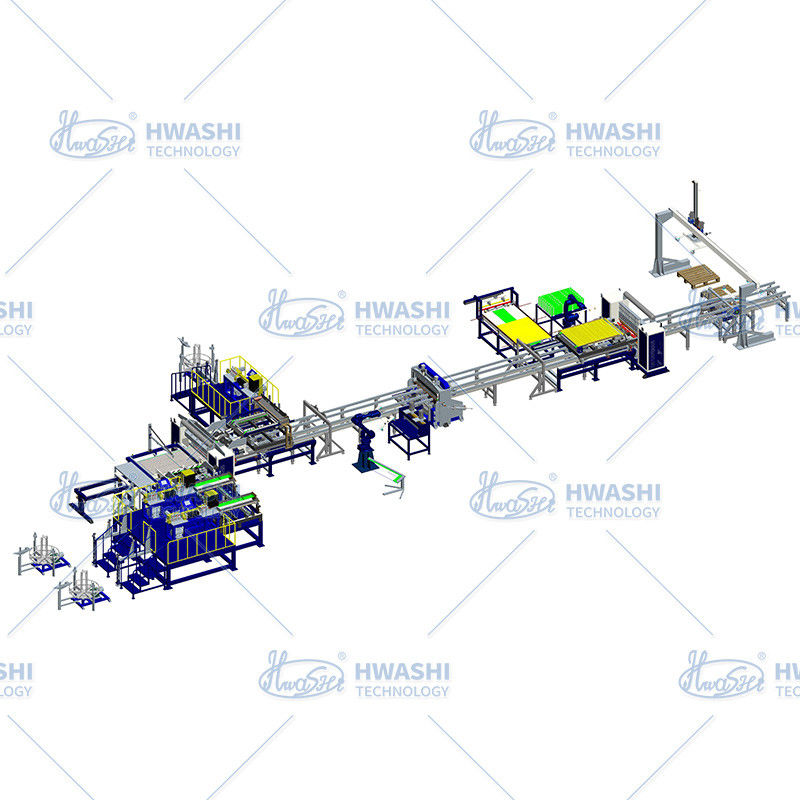

La chaîne de production de soudage conçue pour ce projet est spécifiquement destinée à la production rapide de plateaux à palettes en fil.Il permet la production entièrement automatisée de treillis métalliques et de raffermissants. réalisation de la coupe automatique du fil, l'alimentation, le soudage, le pliage, la rotation, le découpage des bords, l'alimentation automatique du raffermisseur, le soudage et l'empilement du produit fini.L'ensemble de la conception de la ligne ne nécessite que deux opérateursIl contribue également à résoudre les problèmes d'instabilité de la qualité et de faible efficacité associés aux opérations manuelles.L'efficacité de la production et le niveau d'automatisation sont considérablement améliorés.

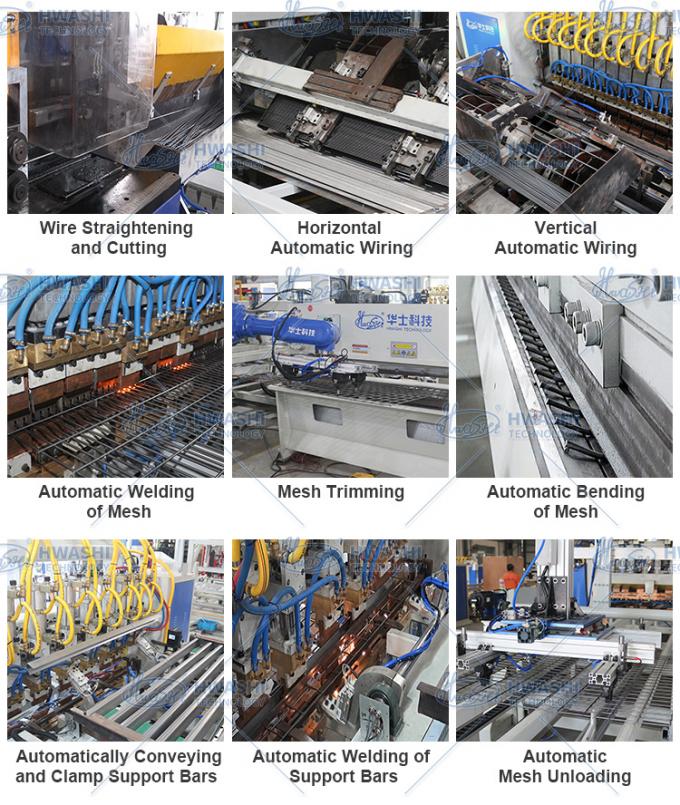

Processus de travail

Processus de travail

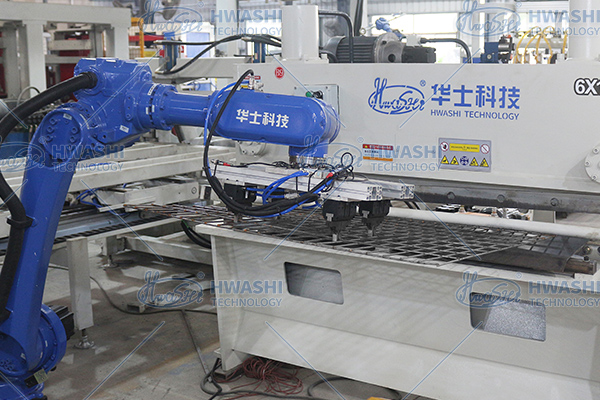

1)La machine de redressement et de coupe de fil à grande vitesse coupera les fils de la bobine de fil,et puis charger les fils au système d'alimentation en fil pour le remplissage automatique du fil des fils transversaux et des fils de ligne. 2) Le système de remplissage du fil transversal et du fil de ligne alimente automatiquement le fil vers la position de soudage. 3) La machine de soudage effectue le soudage automatiquement. 4) Après le soudage, le fil est soudé.le robot va ramasser le filet et le charger à la station de coupe de fil pour couper les bords.5) Après coupure, le robot remet le fil de mailles sur le convoyeur et le déplace vers la station de pliage.7)Le système rotatif fera pivoter la maille, et la machine à plier pliera un autre côté de la maille.8)Le treillis métallique se déplace vers les raideurs (barres de support) position de soudage 9)Le bras mécanique chargera les raideurs et les fixera automatiquement à la position de soudage. 10) La machine de soudage fera le soudage des raideurs selon les dessins. 11) Après le soudage, le bras mécanique de déchargement retourne et empile le produit fini automatiquement.

Les postes	Données
Électricité	Trois phases à quatre fils 380V±10%
câble électrique	120 mm2,400 A
Méthode de contrôle	PLC
Largeur de soudage effective	Pour les véhicules à moteur
Longueur de soudage effective	Pour les véhicules à moteur
Vitesse de déplacement automatique	Réglable de 200 à 500 mm/s
Région de remplissage automatique du fil	Fil de ligne: 400-1200 mm, diamètre du fil: 2-6 mm Le fil transversal: 400 à 1200 mm, le diamètre du fil: 2 à 6 mm.
Numéro du système de remplissage automatique de fil	2 séries
Dimension de la machine	Pour les pièces détachées:
Pression de l'air	0.6 MPa
Eau de refroidissement	15 à 25°C

Détails de la machine

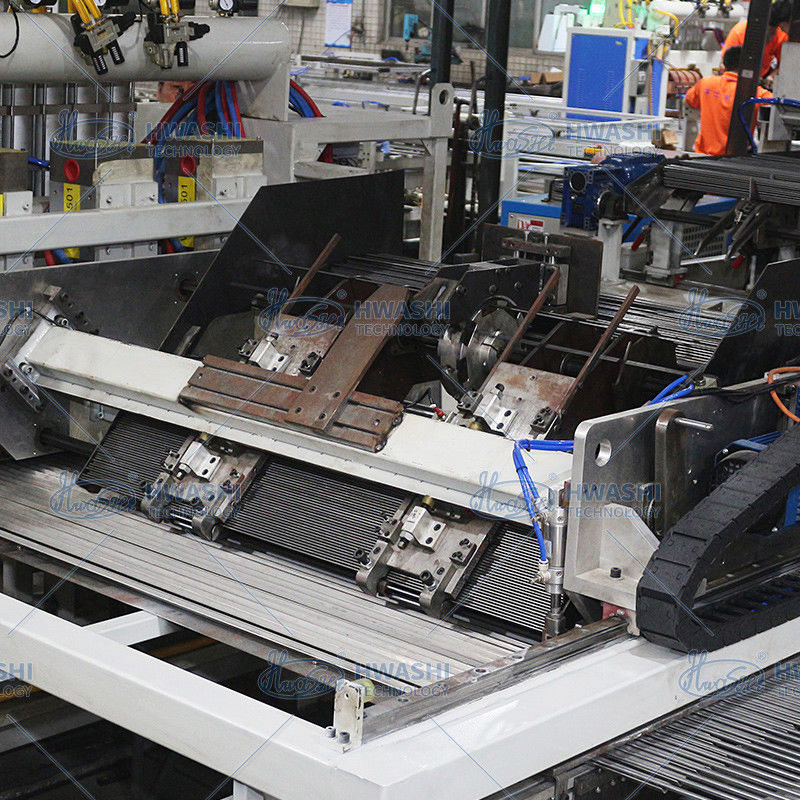

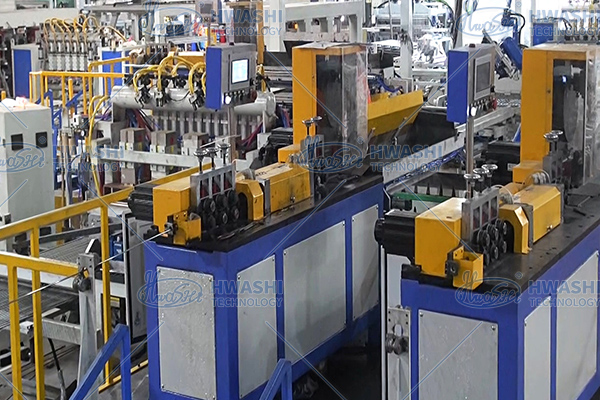

Machines de découpe de fil à grande vitesse

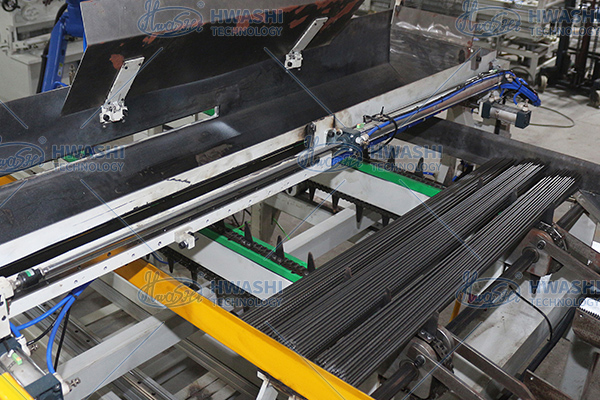

Système d'alimentation automatique par câble

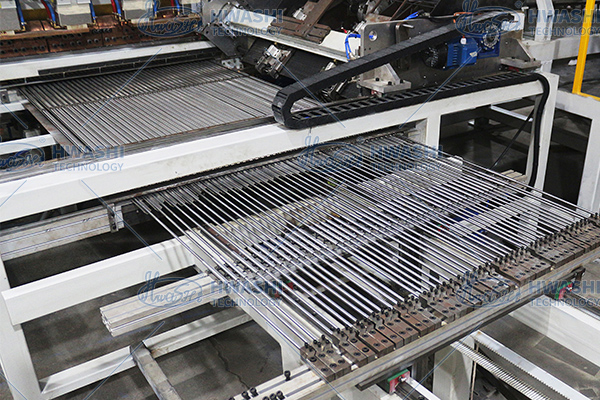

Système de remplissage automatique par fil de ligne

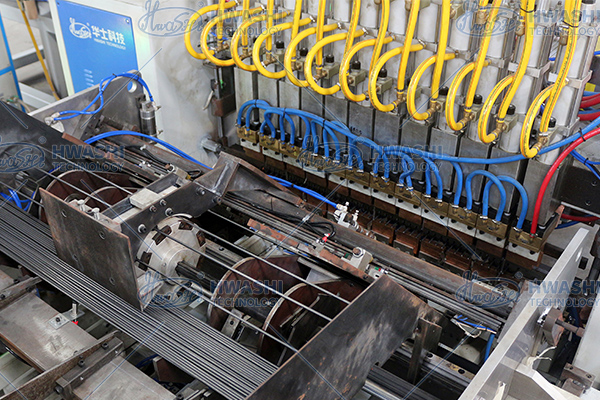

Système de remplissage automatique à fil croisé

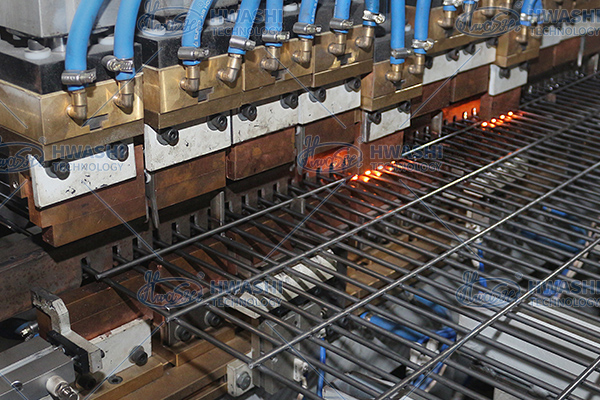

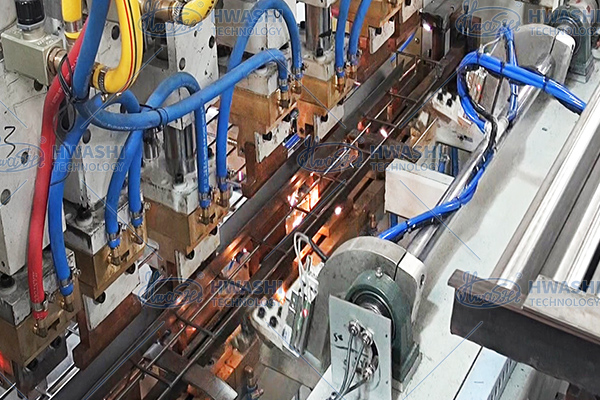

Machines de soudage automatique de treillis métalliques

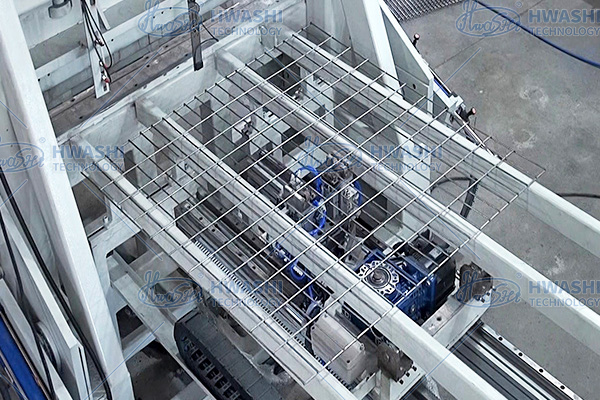

Chariot de déplacement automatique à treillis métalliques

Autres appareils pour la fabrication des produits du noyau ou de la tôle

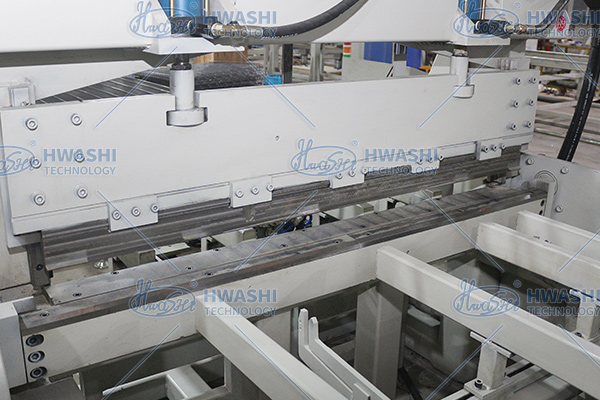

Machines de pliage de treillis métalliques

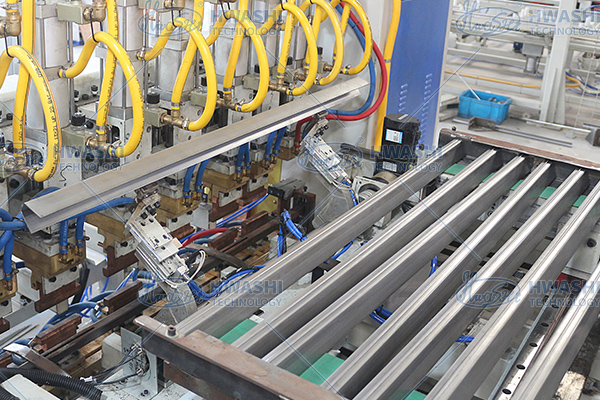

Système de chargement du raffermisseur

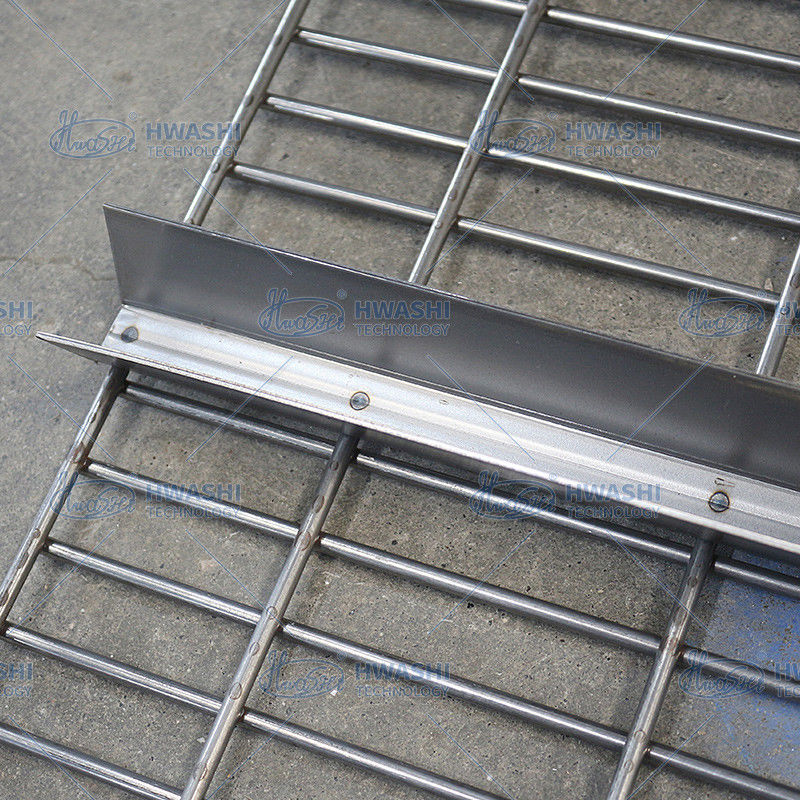

Système de soudage par raffermissement

Déchargement et empilage automatiques

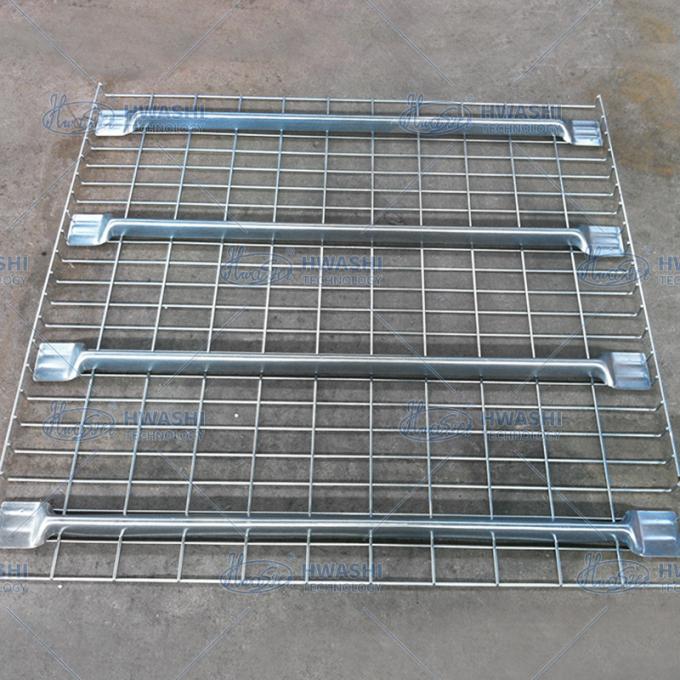

Produit fini
