Composition de la machine de fraisage de tubes IBC pour tubes en P et tubes ronds

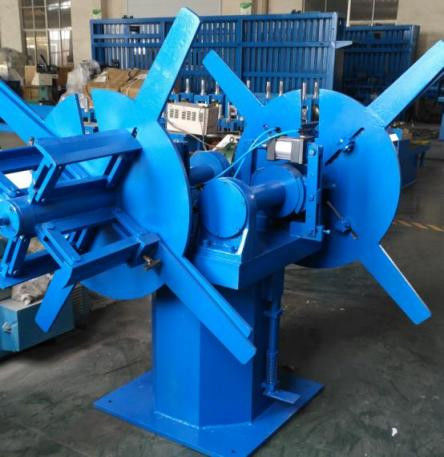

 1. Matériau de base Décoiler

• Deux postes de travail

• Diamètre de la bobine du matériau: 1600 mm

• La hauteur du centre: 1000 mm

• Capacité de chargement: 2000 kg

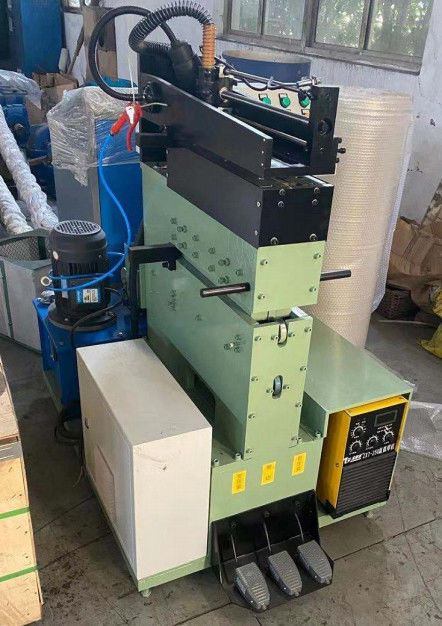

2. machine à cisailler et souder les bandes
Il est utilisé pour couper la queue de la première bobine et la tête de la prochaine bobine et les préparer au soudage.


• Coupe hydraulique

• Épaisseur maximale de soudage: 2 mm

Je suis désolée.

• Source de soudage: soudage TIG

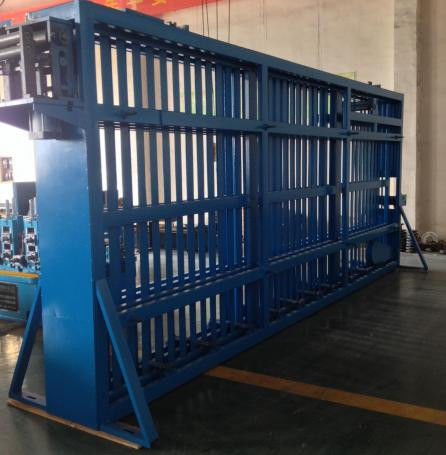

 3Accumulateur de matériaux vertical
Il est utilisé pour stocker et alimenter les matières premières pour la machine de formage afin que la machine puisse fonctionner en continu.


• Capacité de stockage maximale: 150 à 200 m

• Puissance du moteur: 5,5 kW

• Vitesse maximale d'alimentation en matière: 150 m/min

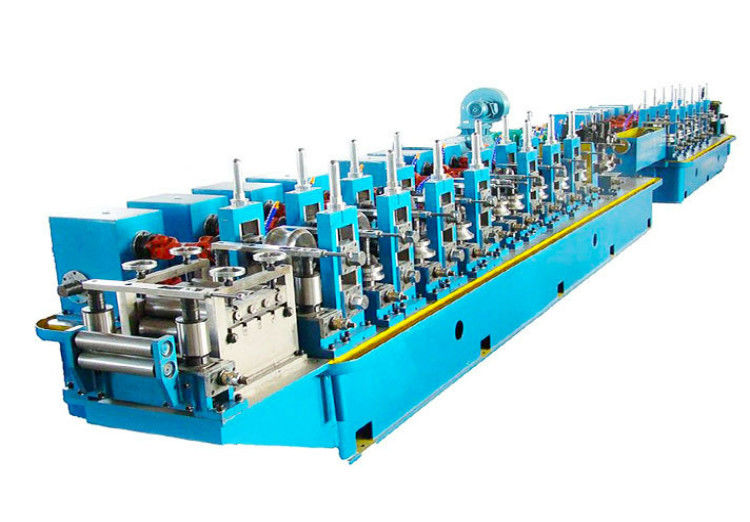

 4. Machine de formage et de dimensionnement
Il s'agit de l'équipement principal de la ligne de production. Les rouleaux peuvent transformer la forme de bande d'acier en tuyaux de formes variées. Il consiste en une partie de formage, une partie de soudage et une partie de dimensionnement.

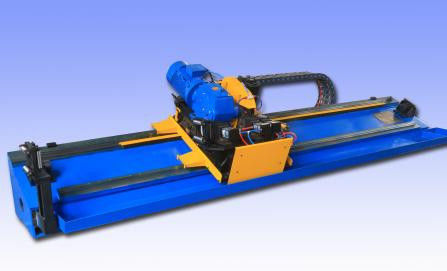

5Scie de coupe à froid
Grâce au système de contrôle servo de haute précision et à la réaction rapide du système mécanique, la scie à découper par ordinateur a des performances de synchronisation fiables et une longueur de coupe de haute précision.

• Taux d'erreur: ±2 mm
• Puissance du moteur de coupe: 11 kW CA
• Puissance du moteur: 11 kW
• Puissance du moteur d'alimentation: 1,8 kW

 6.Appareils d'induction à haute fréquence
Utiliser l'effet de peau de courant et l'effet de proximité de haute fréquence pour faire chauffer rapidement les deux bords du matériau à la température de soudure, puis les souder ensemble.L'utilisation d'un ordinateur pour surveiller le processus peut fournir à la machine une qualité fiable.

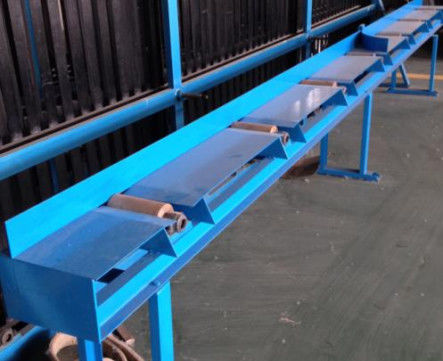

 7.Plateforme de déchargement automatique de tuyaux
Coupe hydraulique
Il s'agit d'une plateforme de déchargement de tuyaux coupés par une scie informatisée.
