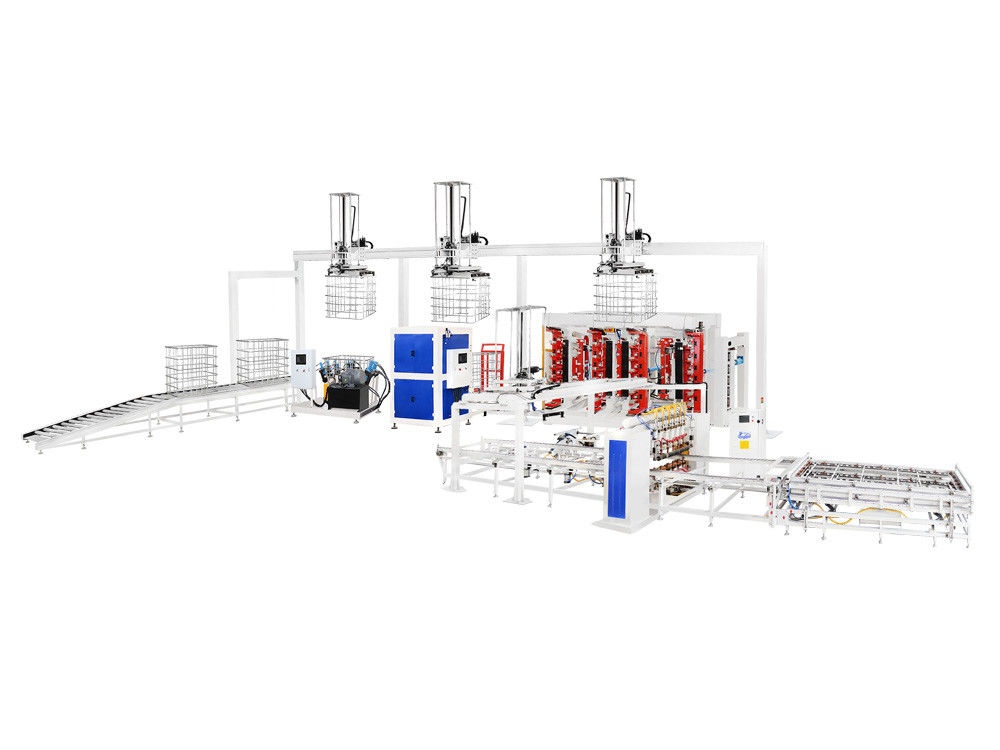

HWASHI 1000L IBC ligne de soudage de cage de porte IBC ligne de production de cadre de cage
La ligne de production de cadres de cage IBC est spécialement conçue pour la fabrication automatisée de cadres de cage IBC de 1000 litres.comprenant une machine automatique de fabrication de tuyaux, machine de soudage automatique de cadre, machine de pliage, machine de serrage, machine de perforation, machine de soudage automatique de soupape à vannes intérieures de réservoir IBC, machine automatique d'essai de fuite,et un système de palettisation automatisé.
La structure de la cage IBC est méticuleusement fabriquée à partir de tubes en acier galvanisé, composée de vingt barres verticales rondes d'un diamètre de dix-huit millimètres, cinq barres horizontales,une barre horizontale en forme de PLe procédé de production débute par le soudage des tubes en un maillage tubulaire plat, qui est ensuite façonné en un cadre carré.et les trous sont percés dans le tube inférieur pour la fixation au cadre de baseLa ligne de production peut nécessiter de cinq à huit opérateurs pour exécuter l'ensemble du processus.
La séquence opérationnelle se déroule comme suit:
Traitement des tubes:
Le traitement des tubes consiste à souder et à couper les tubes à la longueur requise à l'aide d'une fraiseuse à tubes. Les étapes suivantes comprennent le pressage et le formage de tubes longs, le pressage et le formage de tubes courts,et pressage et flexion de tubes de base.
Machine à former des tubes longs échantillon de la machine de formage de longs tubes
Machine à former des tubes courts échantillon de la machine de formage de tube court
Traitement du cadre de cage:
L'étape de traitement du cadre de cage comprend le soudage du cadre de maille, le pliage, le serrage, le poinçonnage, le déchargement,
soudage du cadre de la palette, déchargement du cadre de la palette, chargement du panneau de base et fixation manuelle des vis de la cage et du cadre de la palette.

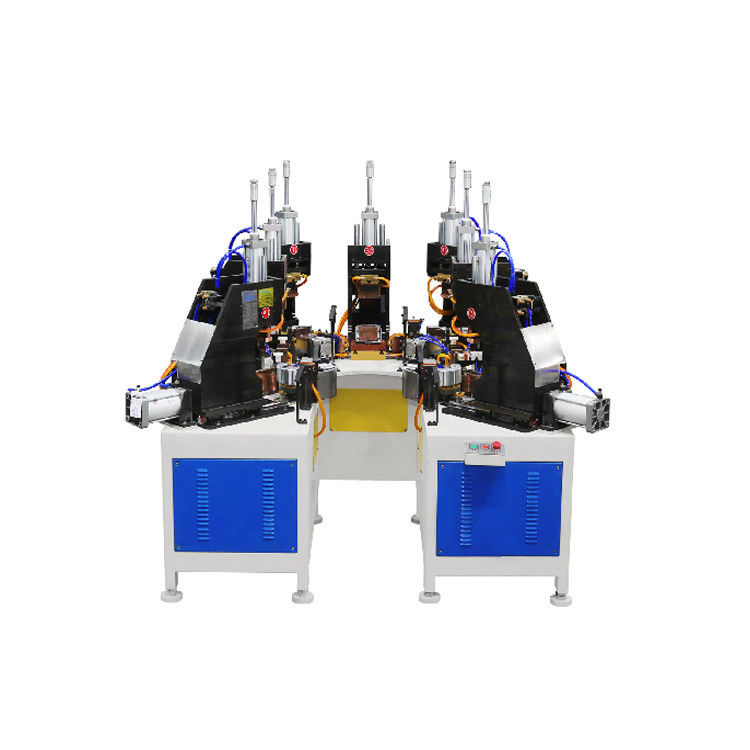

Machine de soudage automatique à cadre IBC à six têtes
La puissance de soudage est conçue avec 4 ensembles de source d'alimentation MF DC. Il peut faire 6 points de soudage à la fois.un autre appareil peut être chargé de matériau. |
Maillage de tube plat et qualité de soudage ferme
La machine à souder souder le tube en type de maille plate. |

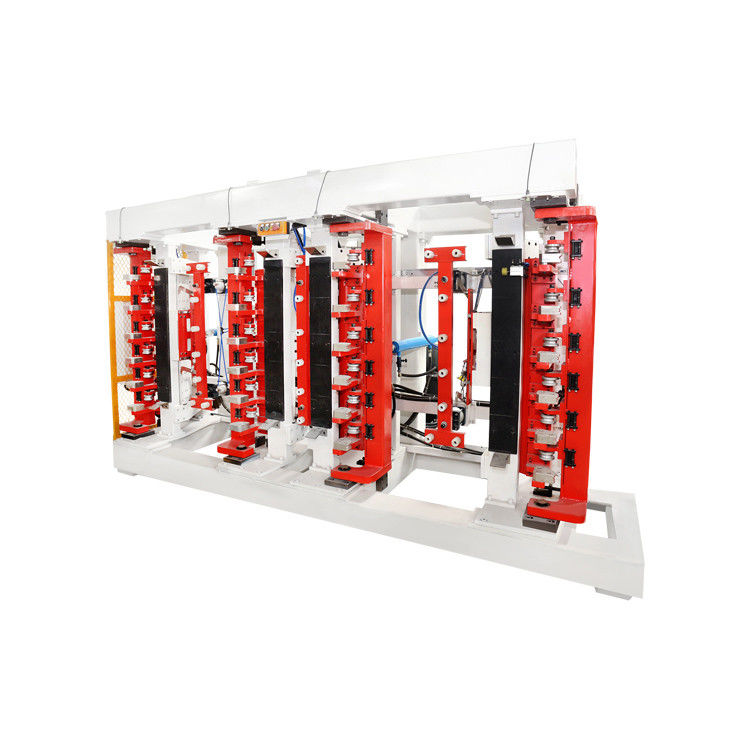

Machine de pliage à double station IBC verticale
La machine de pliage à double station IBC est traitée dans son ensemble pour assurer une haute précision de pliage, un fonctionnement stable et une efficacité élevée. |
Plier le maillage plat en forme carrée
La machine de pliage pliera le maillage plat dans un cadre carré.
|

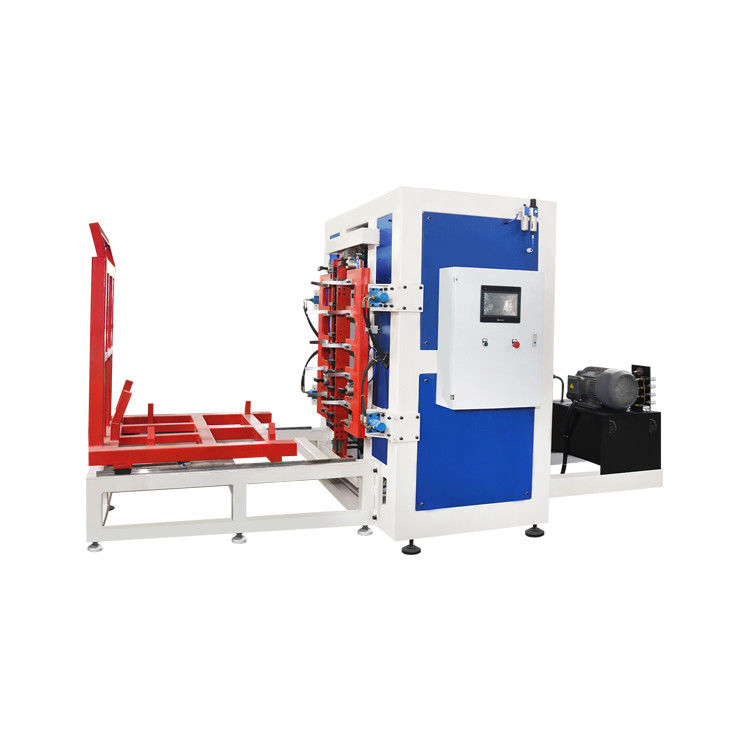

Machine de verrouillage du cadre de cage IBC
La machine de verrouillage du cadre de cage IBC est traitée dans son ensemble, avec une haute précision d'insertion, une grande rapidité de verrouillage, un fonctionnement stable et efficace. |
Efficacité et qualité du verrouillage
La machine de verrouillage verrouille les extrémités du cadre du tube à l'aide d'une force hydraulique.
|
Machine de perforation et de creusement de trous dans le cadre de cage IBC
La machine de perçage et de perçage du trou de cadre de cage IBC est utilisée pour former le trou sur le cadre, de sorte que le cadre complet puisse être fixé sur le cadre de base. |
L'efficacité et la qualité de la fabrication des trous
La machine de perçage utilise une force hydraulique, il faut environ 25 à 30 secondes pour terminer le processus. |

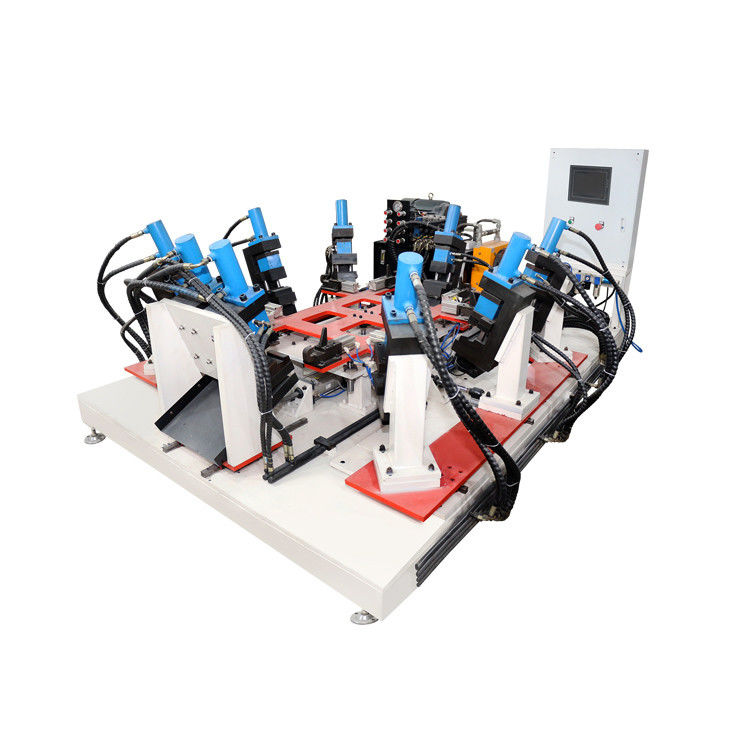

Machine de soudage de cadre de base de cage IBC
La conception de la machine de soudage du cadre de base adopte une structure horizontale et 7 têtes de soudage pour compléter le soudage du cadre de base.La machine fera le soudage automatiquement. |
Produit final du cadre de base
Nous pouvons ajouter le dispositif de chargement et de déchargement automatique pour la machine de soudage de cadre de base selon vos exigences. |
Ligne de détection de TOTE:
Pour passer au processus de détection, l'assemblage du conteneur et de la cage implique le transport du conteneur, le soudage des vannes,
Test de fuite, assemblage du conteneur avec la cage, installation manuelle de la tige de traction et empilage final du sac IBC.
L'efficacité de la chaîne de production varie de 50 à 125 secondes par cage.

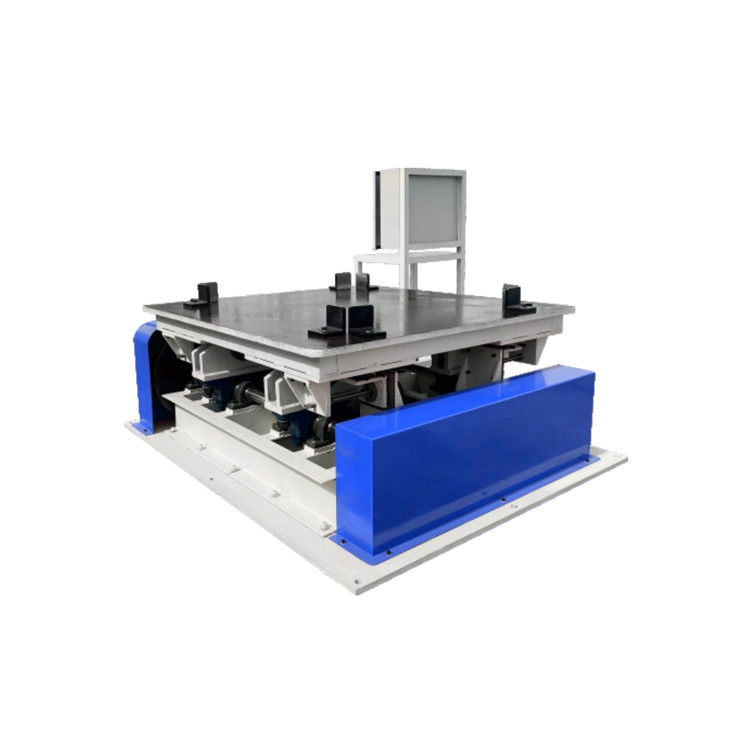

Machine d'essai de fuite du réservoir IBCMachine de test des vibrations
Pour une solution personnalisée adaptée à vos besoins spécifiques, nous vous invitons à fournir des dessins de produits et des exigences de capacité de production.Si votre préférence est pour un cadre de tube rond ou un cadre de tube carréNous calculerons le nombre exact de machines nécessaires en fonction de votre capacité et de vos contraintes budgétaires.nous nous engageons à fournir une solution technique détaillée du produit et un devis.
Notre ligne de production estimée a acquis une reconnaissance mondiale, avec des exportations réussies vers des pays tels que l'Inde, la Russie, la Turquie, le Brésil, le Chili et au-delà.Si vous avez besoin de plus d'informations ou si vous avez des questions spécifiques, n'hésitez pas à contacter notre équipe, et nous serons heureux de vous aider à atteindre vos objectifs de fabrication.
