Name: Grille IBC, ligne de production de cadre de cage IBC, machine à plier le filet tubulaire à double station
Brand: Guangdong Hwashi Technology inc.
SKU: WL-SQ-MF160Kx6
Price: 325,000.00 USD
Availability: InStock

Maison > produits > Machine de soudage de cage à rouleaux IBC >

Grille IBC, ligne de production de cadre de cage IBC, machine à plier le filet tubulaire à double station

Chaîne de production de cadre de cage d'IBC

Machine à plier des filets tubulaires à deux stations

Ligne de production IBC Grid Frame

Lieu d'origine:

Chine

Nom de marque:

HWASHI

Certification:

CE/CCC/ISO

Numéro de modèle:

WL-SQ-MF160Kx6

Contactez-nous

Demandez une citation

Détails de produit

Traitement de surface:

galvanisés

Taille:

selon vos produits

Temps d'essai par vibration:

0 à 1 heure

Source d'énergie:

électrique

Taille du tuyau d'eau:

G1 1/4

Garantie:

12 mois

Vie de service:

8 à 10 ans

méthode de soudage:

soudage par résistance

Matériel:

Acier

Efficacité de perforation:

15 à 25 secondes

Puissance de soudure:

225 KVA x 4

Le type:

conteneur de réservoir

Le poids:

3 000 kg

Conditions de paiement et d'expédition

Quantité de commande min

1 SET

Prix

Négociable

Détails d'emballage

Paquet en bois digne de la mer

Délai de livraison

60 jours ouvrables ont ensuite reçu votre paiement

Conditions de paiement

L/C, T/T

Capacité d'approvisionnement

50 ensembles par mois

Produits connexes

Vidéo

Une nouvelle machine de fabrication de cages IBC entièrement automatique 1oool Capacité Fréquence de soudage de grille d'acier

Obtenez le meilleur prix

Vidéo

Machine de soudage électrique intermédiaire de cage de conteneur en vrac pour la production de cage IBC Tote

Obtenez le meilleur prix

Vidéo

Machine de soudage par points de rangée de tête de tête simple de Hwahsi double, soudeuse manuelle de tache, machine de soudure de fil

Obtenez le meilleur prix

Vidéo

Hwashi IBC cadre de cage machine de soudage automatique ligne de production de déchargement de la maille mécanique bras de base cadre machine de soudage

Obtenez le meilleur prix

Contactez-nous

+8613380655800

marketing@hwashi.com

Contact maintenant

Description de produit

Grille IBC, ligne de production de cadre de cage IBC, machine à plier le filet tubulaire à double station

Caractéristiques

Cette machine est conçue comme une structure de portique renforcée avec l'avantage d'une grande rigidité et d'un fonctionnement stable.La puissance de soudage est conçue avec un système d'alimentation par onduleur à moyenne fréquence avec les caractéristiques d'économie d'électricité et d'énergieLa machine est équipée de 6 ensembles de têtes de soudage et de 6 ensembles de systèmes d'alimentation.Le courant de soudage de chaque point peut être réglé indépendamment pour assurer la fiabilité du point de soudagePour augmenter l'efficacité de sortie, il est conçu comme un chargeur à double couche pour le cycle de fonctionnement.Soudage à pas automatique. Le servo-moteur entraîne la courroie pour assurer la précision de la position de l'étape.Dispositif de démontage automatique: après le soudage du produit,la bouteille de démoulage sera jetée pour préparer le déchargement automatique.Le dispositif de déchargement automatique attrape le produit via le contrôle du servo-moteur.Il descend pour attraper le produit soudé et se déplace vers la position de réglage via le servo-moteur.Il aide à réduire la main-d'œuvre et à réduire l'intensité du travailElle est conçue comme une rotation de 90° de l'alimentateur de déchargement pour faciliter le transport du produit soudé.

Paramètres techniques

Les postes	Données
Application du projet	Fabrication de cadres de cages IBC de 1000L
Capacité nominale	Pour les véhicules à moteur:
Taux du cycle de travail	50%
Voltage de sortie max.	Pour les véhicules à moteur:
Garantie	12 mois
La norme	Le code de l'organisme de certification est le CE/CCC/ISO

Machines de soudage de réservoirs IBC

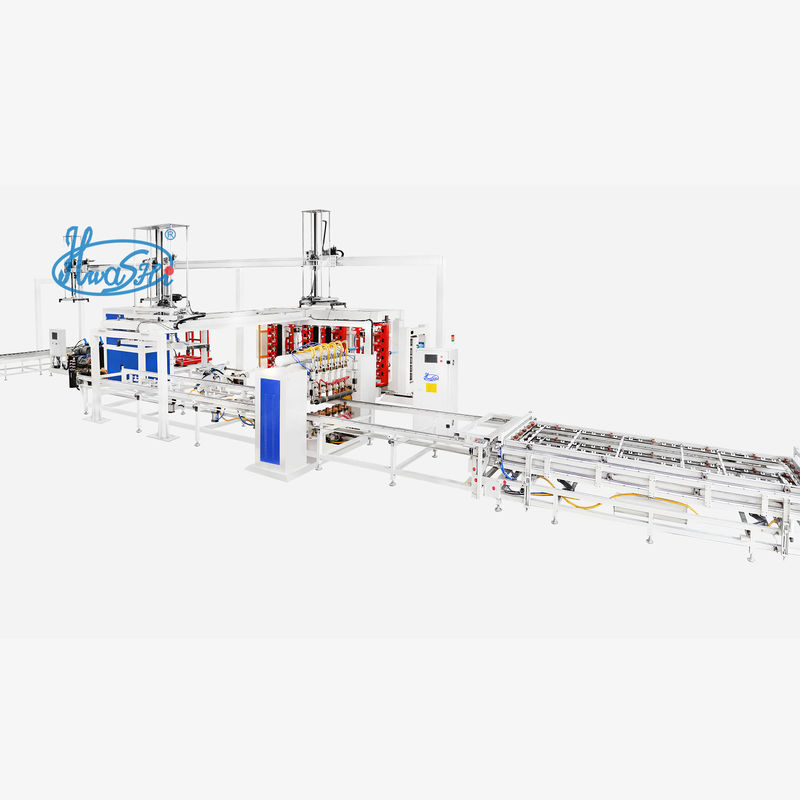

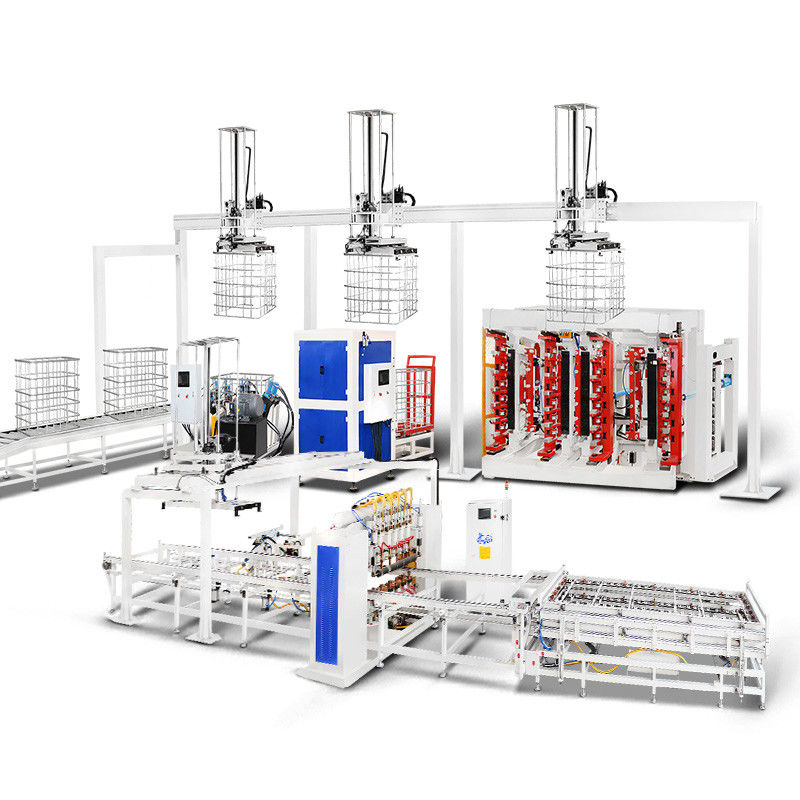

La ligne de production automatique de Hwashi IBC est une ligne de production spécialement conçue pour le cadre de cage IBC.bras mécanique de déchargement des mailles, structure de rotation des mailles, machine automatique de pliage du cadre, machine de verrouillage, machine de perçage et de perçage, bras mécanique mobile automatique de la ligne de production.La ligne complète ne nécessite que 2 ou 3 personnes.L'opérateur n'a qu'à faire le chargement du matériau à la machine de soudage du cadre et le déchargement à l'extrémité de la ligne.Aussi nous pouvons équiper la ligne avec machine de soudage automatique cadre de base et automatique déchargement bras mécanique pour le cadre de base.

Processus en cours d' exécution

Capacité de production:90 secondes/pc

(y compris le processus de soudage, de pliage, de verrouillage et de perforation des trous)

Machines de soudage de réservoirs IBC Équipement de production

IBC machine de soudage du cadre de réservoir, machine de pliage, machine de verrouillage, machine de perforation de trous, machine de soudage du cadre de base, l'ensemble complet des équipements de production.

Machine de soudage automatique à cadre IBC à six têtes

La puissance de soudage est conçue avec 4 ensembles de source d'alimentation MF DC. Il peut faire 6 points de soudage à la fois.un autre appareil peut être chargé de matériau.

Maillage de tube plat et qualité de soudage ferme

La machine à souder souder le tube en type de maille plate.

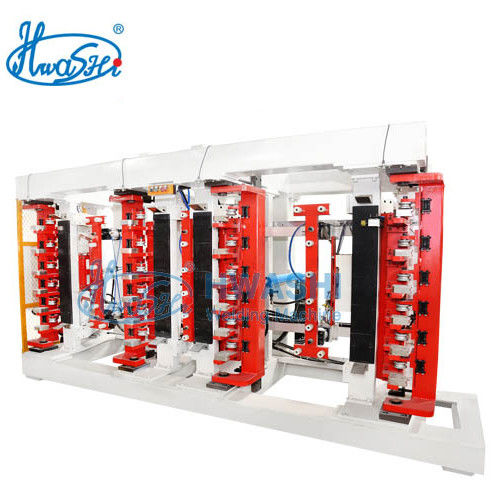

Machine de pliage à double station IBC verticale

La machine de pliage à double station IBC est traitée dans son ensemble pour assurer une haute précision de pliage, un fonctionnement stable et une efficacité élevée.

Plier le maillage plat en forme carrée

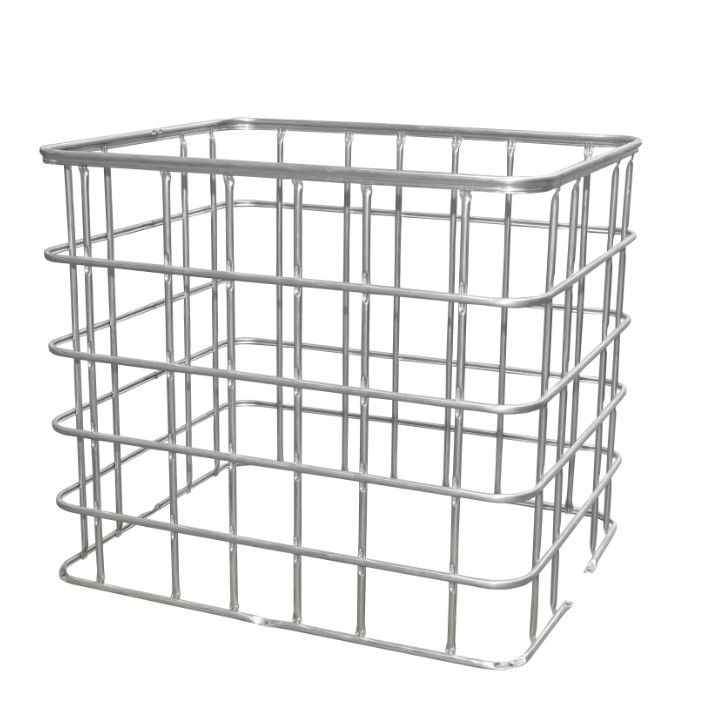

La machine de pliage pliera le maillage plat dans un cadre carré.

Machine de verrouillage du cadre de cage IBC

La machine de verrouillage du cadre de cage IBC est traitée dans son ensemble, avec une haute précision d'insertion, une grande rapidité de verrouillage, un fonctionnement stable et efficace.

Efficacité et qualité du verrouillage

La machine de verrouillage verrouille les extrémités du cadre du tube à l'aide d'une force hydraulique.

Machine de perforation et de creusement de trous dans le cadre de cage IBC

La machine de perçage et de perçage du trou de cadre de cage IBC est utilisée pour former le trou sur le cadre, de sorte que le cadre complet puisse être fixé sur le cadre de base.

L'efficacité et la qualité de la fabrication des trous

La machine de perçage utilise une force hydraulique, il faut environ 25 à 30 secondes pour terminer le processus.

Machine de soudage de cadre de base de cage IBC

La conception de la machine de soudage du cadre de base adopte une structure horizontale et 7 têtes de soudage pour compléter le soudage du cadre de base.La machine fera le soudage automatiquement.

Produit final du cadre de base

Nous pouvons ajouter le dispositif de chargement et de déchargement automatique pour la machine de soudage de cadre de base selon vos exigences.L'efficacité de soudage est d'environ 15-20 sec/pc.

Demande et échantillons

Nos ingénieurs discuteront avec vous des exigences spécifiques en matière de soudage et proposeront une proposition technique adaptée basée sur vos échantillons ou dessins.

Fabricant et certificat

HWASHI22Plus d'années d'expérience en solutions de soudage

Guangdong Hwashi Technology Inc. qui a été créé en 2001, est situé à Huizhou, province du Guangdong en Chine.et vente de machines de soudage à résistanceNous disposons de deux usines de fabrication couvrant une superficie d'environ 60000 mètres carrés.et dont plus de 20 ingénieurs en mécanique et en électricitéLa plupart de nos ingénieurs ont plus de 10 ans d'expérience dans l'industrie du soudage.Nos machines ont été exportées vers plus de 70 pays dans le monde.. Et nous avons un distributeur local en Russie, Turquie, Roumanie, Arabie saoudite, Malaisie, Indonésie, Inde et États-Unis, etc. qui vous fourniront un service professionnel de pré-vente et après-vente dans le local.

Certifications

Nous avons passé les certifications internationales telles que Pour la CE la certification, Pour les produits de basecertification du système de gestion de la qualité, certification d'entreprise Alibaba et brevets de conception.

Service après-vente et visite du client

1.machine de soudage par points1 an de garantieÀ l'exception des pièces consommables 2.en ligneLes pièces de rechange sont disponibles rapidement et l'assistance technique est fournie 4."Vidéo d'entraînement", "Livre d'instructions",et"Manuel d'opération"seront proposés

Emballage et livraison

Conditions de livraison acceptablesLes prix à l'exportation sont les prix à l'exportation.Contrôle de la qualitéContrôler strictement tous les aspects des matériaux entrants, du traitement, de l'assemblage, de la mise en service, des essais, de l'emballage et de l'expédition afin d'assurer les performances et la qualité des produits de soudage.Paquet professionnel1. toute la machine d'emballage de film; 2. bord de l'emballage anti-collision; 3. boîte en bois et palettes avec ceinture de fer.

Équipe de service et commentaires

Équipe professionnelle

Au fil des ans, Hwashi a cultivé un grand nombre de personnes talentueuses, dévouées et innovantes.conception mécanique et technologie de soudage.
